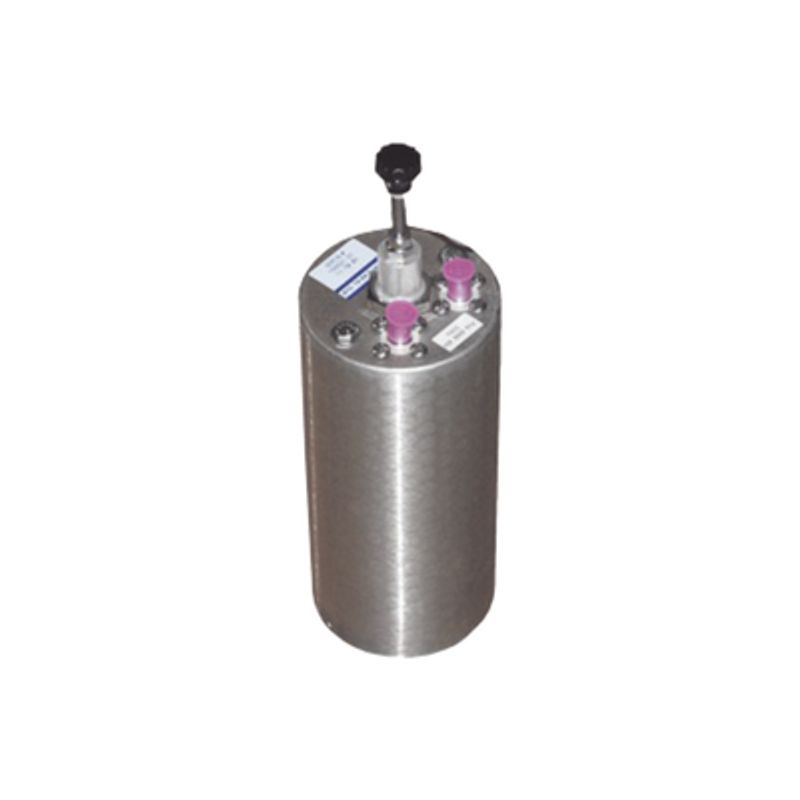

Cavidad Pasa-Banda, 806-960 MHz, 100 Watt, BNC Hembra.

• El filtro Cavidad pasa-Banda, deja pasar una estrecha  banda de frecuencias y atenúa todas las demás con una atenuación creciente por encima y por debajo de la frecuencia de paso.
• Es equivalente a un circuito sintonizado en paralelo y se utiliza con mayor frecuencia para la limpieza general de espurias en transmisores o para agudizar la selectividad del extremo frontal de un solo receptor con o sin amplificación.
• Las cavidades de paso de banda de TX-RX (4", 6", 8"y 10") tienen características de selectividad ajustables (bucles giratorios) para permitir un intercambio entre la pérdida de inserción (0.5-3.0 dB) y la selectividad (ajuste de pérdida por inserción).
• Existentes varios modelos de baja pérdida y alto rechazo a elegir.
• Todos los ensambles de placa / conector de bucle están chapados en plata o Alballoy® para una baja IM.
• La construcción de cavidad soldada, sonda y bucles ajustables, chapados en plata proporcionan características superiores de paso y rechazo.

     Especificaciones:

• Rango de Frecuencia: 806-960 MHz.
• Máxima potencia por cavidad: 100 Watt.
• Impedancia: 50 Ohm.
• VSWR: 1.25:1
• Lambda Eléctrica de la Cavidad: 1/4 de Onda.
• Rango de Temperatura: -30 ºC a +60 ºC.
• Dimensión de la Cavidad: 4" (101.6 mm) diámetro.
• Altura: 6.5" (165.1 mm).
• Conectores: BNC Hembra.
• Peso de Envío: 3 lbs (1.362 kgs).

     *Pregunte por tiempo de entrega.
