Los transformadores de corriente Rogowski son bobinas flexibles que se pueden rodear alrededor del conductor para medir la corriente circulante. Los transformadores de corriente Rogowski son especialmente útiles en aplicaciones donde no es posible o no deseable desconectar el conductor de la carga, ya que se pueden instalar sin cortar o interrumpir el cable de la carga.

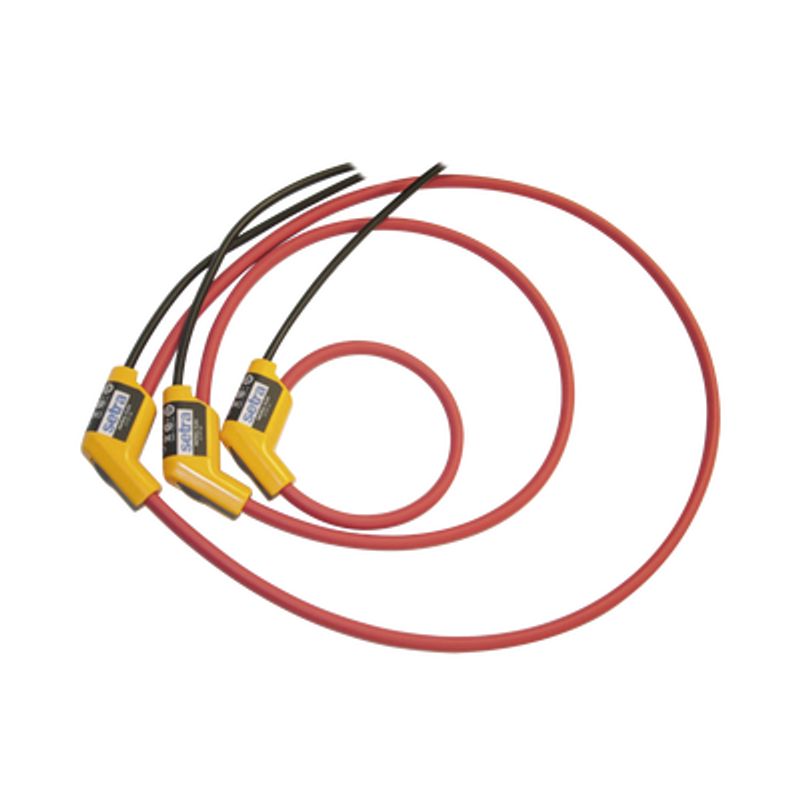

Ofrecido en longitudes de 12', 24' y 36', el 'Patrol Flex' es la bobina Rogowski más precisa en submedición. Las bobinas Rogowski ofrecen importantes ventajas de instalación sobre los transformadores de corriente de núcleo dividido debido a su peso ligero, amplio rango de corriente (5-6.000 amperios), flexibilidad mecánica para montarse en lugares estrechos y una colocación fácil alrededor de conjuntos de cables o barras de gran tamaño. Los cables del 'Patrol Flex' pueden extenderse hasta 150 pies sin degradar la precisión de la unidad y hasta 300 pies con sólo un error del 0,08% utilizando el mismo calibre / tipo de cable y un método de empalme adecuado.

Material de la sonda y cable: goma TPE, aislamiento reforzado UL94 V-0, color: ROJO Munsell 7.5 R 1/14

Material de los acoplamientos: polipropileno, UL94 V-0

Longitud del cable de la sonda: 610 mm

Diámetro del cable de la sonda: 12.4 mm

Radio de curvatura del cable de la sonda: 40 mm

Longitud del cable de salida: cable de 2 metros con 2 hilos blindados y sin terminar

Rango de operación: -20° a +70° C

Temperatura de almacenamiento: -40° a +80° C

Humedad de operación: 15% a 85% (sin condensación)

Grado de protección (sonda): IP40



Voltaje de salida1 (@1000 ARMS, 60 Hz) 108 mV

Rango de corriente1 5-5.000 A AC RMS

Precisión ± 0,5% de la lectura (@ 25°C, 60 Hz)

CT-PF-12 5-1.500 A AC RMS

CT-PF-24 5-3.000 A AC RMS

CT-PF-36   5-6.000 A AC RMS

Linealidad (10% al 100% del rango) ± 0.2% de la lectura

Voltaje de trabajo (ver sección de especificaciones de seguridad) 1000 V AC RMS o DC (cabezal) 30 V máx. (salida) Especificaciones de seguridad

Normas de seguridad

Archivo UL  No. E468456

600V CAT IV, 1000 CAT III, Grado de contaminación 2

- Norma UL 61010-1

- Norma CSA C22.2 No 61010-1

- Norma IEC/EN 61010-1

- Norma IEC/EN 61010-2-31

- Norma IEC/EN 61010-2-32
