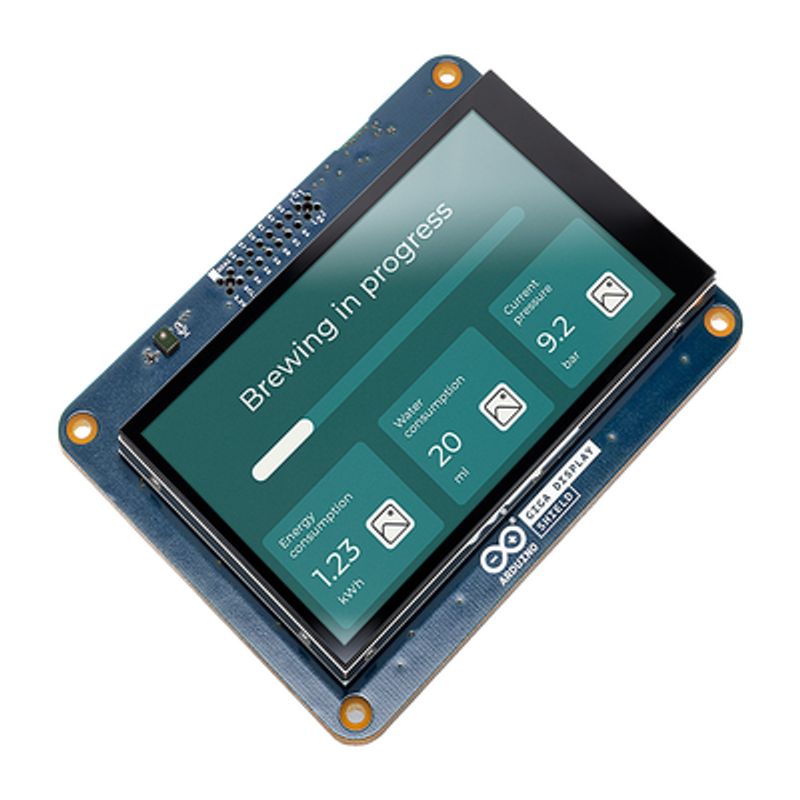

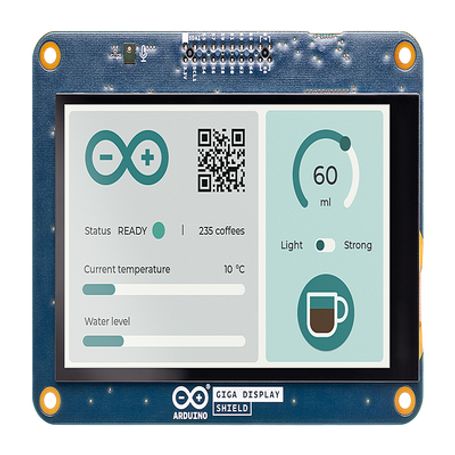

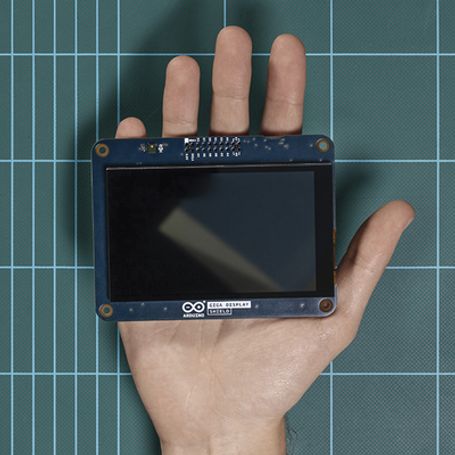

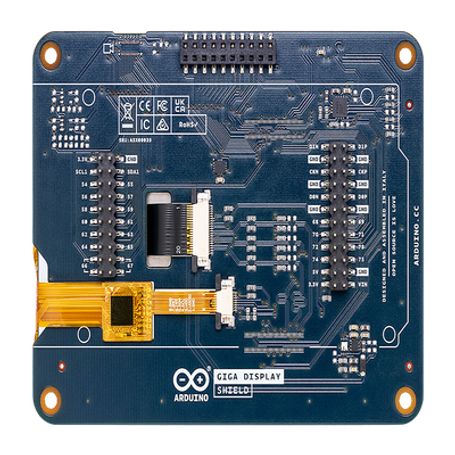

El GIGA Display Shield tiene una pantalla táctil RGB de 480x800 de 3,97”, un micrófono digital, una IMU de 6 ejes y un LED RGB. El escudo se puede montar fácilmente en la placa WiFi GIGA R1.

Utilizando el rápido microcontrolador de 480 MHz del GIGA R1 WiFi, puede crear potentes interfaces de usuario, usar animaciones 3D interactivas, mostrar imágenes de la cámara y mucho más. El escudo es compatible con una amplia gama de bibliotecas de gráficos, incluidas LVGL , GFX y ArduinoGraphics .

Pantalla táctil RGB de 3,97” y 480x800

Una pantalla retroiluminada con resolución de TFT-LCD de 4,0” que contiene 480x800 píxeles y puede mostrar hasta 16,7 millones de colores.

LVGL

LVGL es un marco para crear interfaces de usuario sofisticadas, que admite animaciones, tacto y un gran conjunto de widgets para elegir.

GUÍA LVGL

GFX

Dibuja en la pantalla con la biblioteca GFX, bien documentada y fácil de usar.

GUÍA GFX

Micrófono digital MP34DT06JTR

El micrófono del escudo es un micrófono MEMS digital omnidireccional, ultracompacto y de baja potencia construido con un elemento sensor capacitivo y una interfaz IC.

GUÍA DE MICRÓFONO

Bosch BMI270 IMU de 6 ejes

El escudo tiene una IMU que puede proporcionar aceleración precisa, medición de velocidad angular y funciones inteligentes de interrupción activadas por movimiento en el chip.

GUÍA IMU LVGL

Soporte de cámara

Este escudo tiene un conector de cámara con soporte para una variedad de cámaras Arducam®. ¡Muestre la transmisión de la cámara directamente en la pantalla!

GUÍA DE CÁMARA

RGB

Este escudo tiene un LED RGB incorporado que se controla a través de una interfaz I2C.

DOCUMENTOS RGB
