Información General

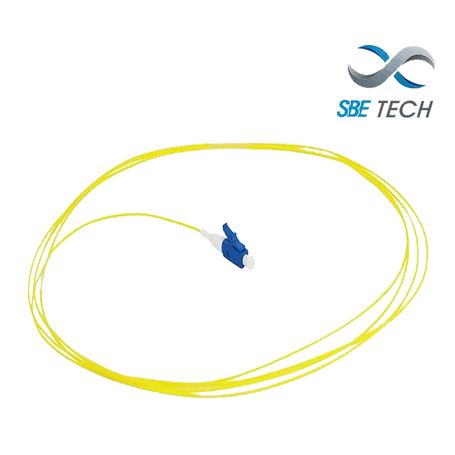

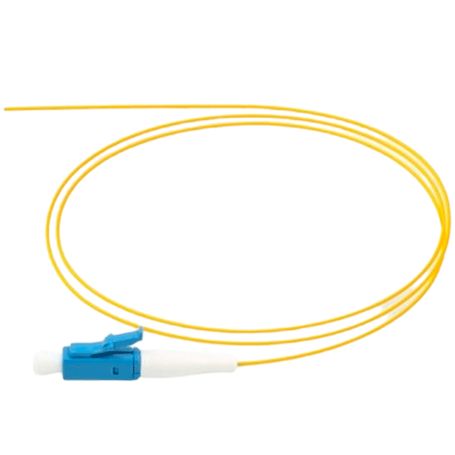

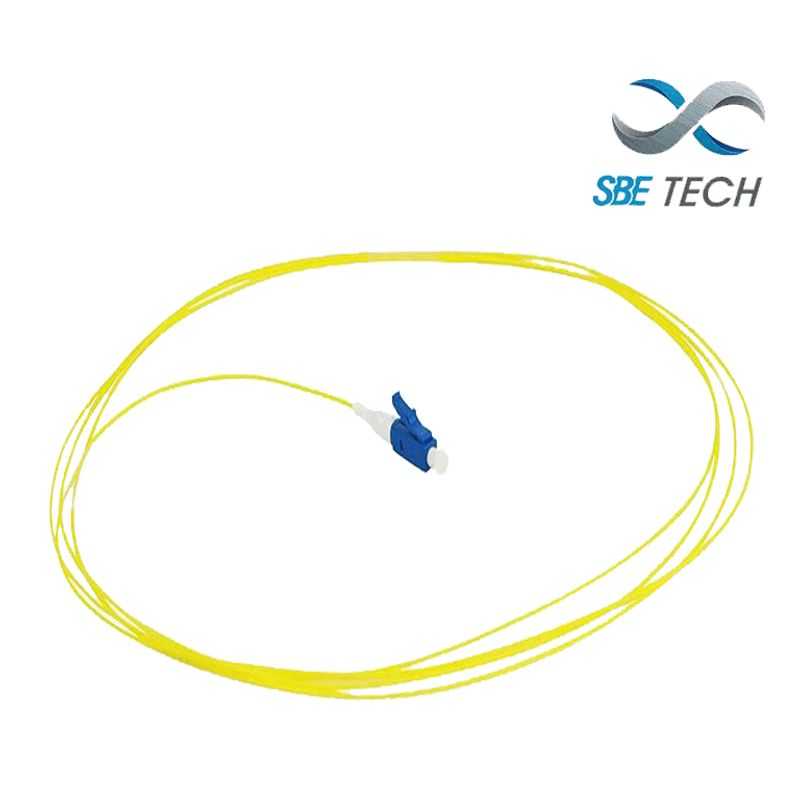

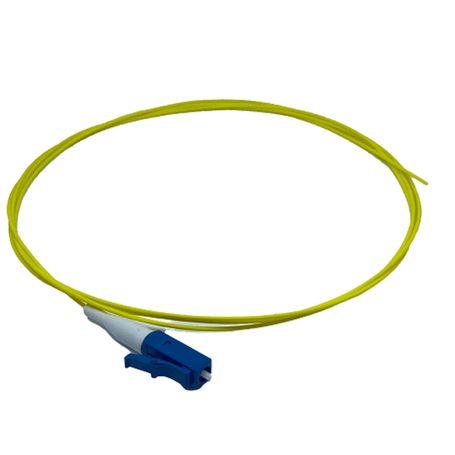

El modelo SBE-PIGLC3SM es un pigtail de fibra óptica con un extremo terminado con un conector instalado de fábrica y con el otro extremo sin terminar. Por lo tanto, el extremo del conector puede ser conectado al equipo mientras que el otro extremo se puede integrar a los cables de fibra óptica. Los pigtails se utilizan para terminar los cables de fibra óptica mediante fusión o empalme mecánico. Los pigtails de calidad, junto con las prácticas correctas de empalme por fusión, ofrecen el mejor rendimiento posible para las terminaciones de los cables de fibra óptica. Nos encontramos generalmente los pigtails en equipos de gestión de fibra óptica como ODF, en cajas de terminales de fibra y en cajas de distribución.



Especificaciones técnicas

Un pigtail LC UPC es un componente utilizado en redes de fibra óptica para facilitar la conexión entre cables de fibra óptica y otros dispositivos, como conectores, adaptadores o equipos de red. Aqui está una explicación más detallada:

• Pigtail: Un pigtail es un cable corto de fibra óptica con un conector preinstalado en uno de sus extremos. Se utiliza para proporcionar una interfaz entre cables de fibra óptica más largos y otros componentes del sistema, como conectores o equipos de red. El otro extremo del pigtail se deja sin terminar, lo que permite que sea fusionado o conectado a otro cable de fibra óptica, para utilizar correctamente estos conectores, requerimos el uso de una fusionadora , recomendamos el uso de la siguiente que tenemos disponible en TVC: SBT1600005 ,asi mismo recomendamos mangas de empalme para proteger nuestra fusión: SBT1940045  y toallas con alcohol isopropilico para limpiar nuestra fibra : SBT1940029    y lo mas importante de todo, una fibra fibra óptica según las caracteristicas que requiramos, pero eso si, fundamental que sea MONOMODO, si colocamos MULTIMODO, no funcionara nuestro enlace .

• LC UPC: LC (Lucent Connector) es un tipo de conector de fibra óptica que utiliza un mecanismo de enganche para su conexión. Es pequeno y fácil de usar, lo que lo hace popular en redes de fibra óptica. UPC (Ultra Physical Contact) se refiere a un tipo de pulido de la superficie del conector que proporciona una conexión óptima con una pérdida minima de senal y una alta eficiencia de transmisión de luz

Normalmente este tipo de conectores se suelen utilizar en pares cuando vamos a trabajar con switches y transceptores, por lo tanto es la mejor opción para generar enlaces de hasta 40 km.

ESPECIFICACIONES

Cuerpo: Plástico

Férula: Cerámica/Zirconia

Diámetro de la férula: 2.5mm

Acabado de la férula: UPC

Durabilidad: 500 inserciones

Fijación: Tipo push pull

Certificación: Cada Pigtail incluye sus resultados

Tipo de fibra óptica: Monomodo

Diámetro del núcleo: .9µm

Diámetro del revestimiento: 125.0 ± 2.0µm

Diámetro del recubrimiento: 900µm

Temperatura de operación: 40°C hasta los 85°C

Longitud de onda 1310nm 1550nm

CARACTERISTICAS

Buena resistencia de rendimiento de acuerdo con las circunstancias cambiantes Menos susceptibles a perdidas por micro curvas Baja perdida de inserción Inmune a la interferencia eléctrica Férula de alta precisión con buena concentricidad

APLICACIONES

En distribuidores de fibra óptica montados en Gabinetes o rack de telecomunicaciones, también fácil instalación en distribuidores de pared o en muro.

INCLUYE

-1 Pigtail para fusionar directa y exclusivamente con fibra óptica monomodo

Si tienes dudas del funcionamiento de la fibra o requiere usted tiempos de entregas, o capacitación acerca del uso de la mismo, me puede contactar con gusto : Alonso Méndez Tapia (alonso.mendez@tvc.mx)
