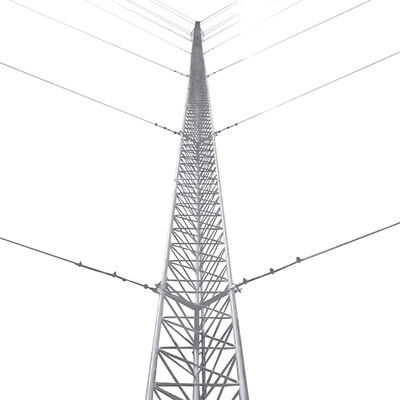

Descripcion
Características Destacadas
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo - Tramo.
- Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
- Ideal para zonas secas libre de corrosión.
Características Físicas
- Carga Axial Máxima: 200 Kg.
- Altura: 30 metros (10 tramos).
- Resistencia al viento: 200 km /hr.
- Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
- Aplicación: Intemperie (Zonas desérticas o baja humedad).
- 10 unidades: STZ30 - Tramo de torre de 30 cm de ancho de cara
- 1 unidad: SCZ30P - Copete de torre de 30 cm con opresor para pararrayo
- 1 unidad: SBA30 - Base para torre de 30 cm
- 1 unidad: SAB30 - Ancla para base de torre
- 5 unidades: SJB30 - Brida de sujeción de Retenida
- 3 unidades: SAP02 - Ancla de piso para Retenida
- 30 unidades: CUELLO-14-HDG - Cuello para cable de retenida
- 90 unidades: NUDO-316-FJG - Abrazadera tipo perro de 3/16
No incluye cable de retenida. Se recomiendan 480 metros de retenida de 1/8 (SRET-318-CAM) o diámetros superiores.
No incluye Tensores. Se recomiendan 15 tensores de 1/2 x 6 (TEN1/2X6OGJ o TEN1/2X6OQJ).
**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**
Sistema de Señalización/Iluminación (No incluido)
- 2 unidades: EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
- 2 unidades: HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
- 1 unidad: SHE-LV - Par de herrajes de sujeción
- 1 unidad: S-GULV - Guía para línea
- 33 unidades: SRET-338CAM - Cable de 3/8
- 6 unidades: NUDO-38FJG - Nudo forjado 3/8
- 2 unidades: CUELLO-38-HDG - Cuello 3/8
- 1 unidad: TRY-ACC-SLIDER - Carro de Seguridad para Instalador (Opcional)
- 1 unidad: SYS-USA7B - Arnés de Suspención (Opcional)
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
KLP-TZ30-PRO - ¡Todo incluido! Ideal para torres de 30 m con dipolo corona, cableado y electrodos.
O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:
- 1 unidad: TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
- 1 unidad: S610 - Registro plástico
- 3 unidades: TGCR11 - Conector de Ojo
- 2 unidades: TGAB18 - Conector para Varilla
- 1 unidad: TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
- 1 unidad: TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
- 1 unidad: TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel.
- 1 unidad: S610 - Registro plástico chico
- 1 unidad: ANTIOX - Aerosol para protección de terminales
- 3 unidades: TGCR11 - Conector de Ojo
- 2 unidades: TGAB18 - Conector para Varilla
- 20 unidades: TGAC - Aislador para torre
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.
Recomendaciones
- Asegúrese de que la instalación sea realizada por un profesional capacitado.
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
