Descripcion
Características Destacadas
- Normativa: ISO 9001:2015
- Gran Elevación / Bajo costo
- 100% Inspección de Ensamble Tramo - Tramo
- Galvanizado: Electrolítico (ASTM B-633)
- Aplicación: Zonas secas libre de corrosión
Características Físicas
- Carga Axial Máxima: 200 Kg

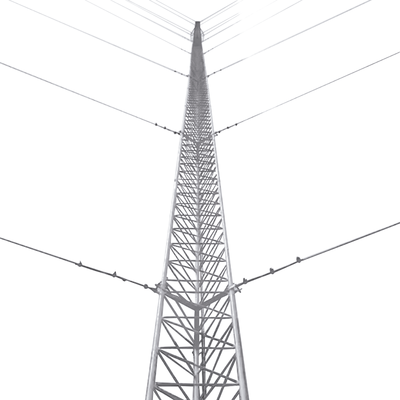

- Altura: 15 metros (5 tramos)
- Resistencia al viento: 200 km/hr
- Protección anticorrosiva: Galvanizado Electrolítico (ASTM B-633)
- Aplicación: Intemperie (Zonas desérticas o baja humedad)
- 5 x STZ30 - Tramo de torre de 30 cm de ancho de cara
- 1 x SCZ30P - Copete de torre de 30 cm con opresor para pararrayo
- 1 x SBA30 - Base para torre de 30 cm
- 1 x SAB30 - Ancla para base de torre
- 3 x SJB30 - Brida de sujeción de Retenida
- 3 x SAP02 - Ancla de piso para Retenida
- 18 x CUELLO-14-HDG - Cuello para cable de retenida
- 54 x NUDO-316-FJG - Abrazadera tipo perro de 3/16
No incluye: Cable de retenida (recomendamos 160 metros de SRET-318-CAM)
No incluye: Tensores (recomendamos 9 TEN1/2X6OGJ o TEN1/2X6OQJ)
**No usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera pérdida de garantía del equipo**
- 1 x SHE-LV - Par de herrajes de sujeción
- 1 x S-GULV - Guía para línea
- 18 x SRET-338CAM - Cable de 3/8
- 6 x NUDO-38FJG - Nudo forjado 3/8
- 2 x CUELLO-38-HDG - Cuello 3/8
- 1 x TRY-ACC-SLIDER - Carro de Seguridad para Instalador (Opcional)
- 1 x SYS-USA7B - Arnés de Suspención (Opcional)
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura
- 1 x TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
- 1 x S610 - Registro plástico
- 3 x TGCR11 - Conector de Ojo
- 2 x TGAB18 - Conector para Varilla
- 1 x TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN)
- 1 x TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
- 1 x TG45AB - Electrodo de 45 Amp. Con saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
- 1 x S610 - Registro plástico chico
- 1 x ANTIOX - Aerosol para protección de terminales
- 3 x TGCR11 - Conector de Ojo
- 2 x TGAB18 - Conector para Varilla
- 10 x TGAC - Aislador para torre
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros
Recomendaciones
- Asegúrese de que la instalación sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
Kit Pararrayo + Tierra física
KLP-TZ15-PRO - Kit completo ideal para torres de 15 m con dipolo corona, cableado y electrodos
O también puede cotizar individualmente los componentes de Tierra física o Pararrayo
