Descripcion
Información General
Descripción

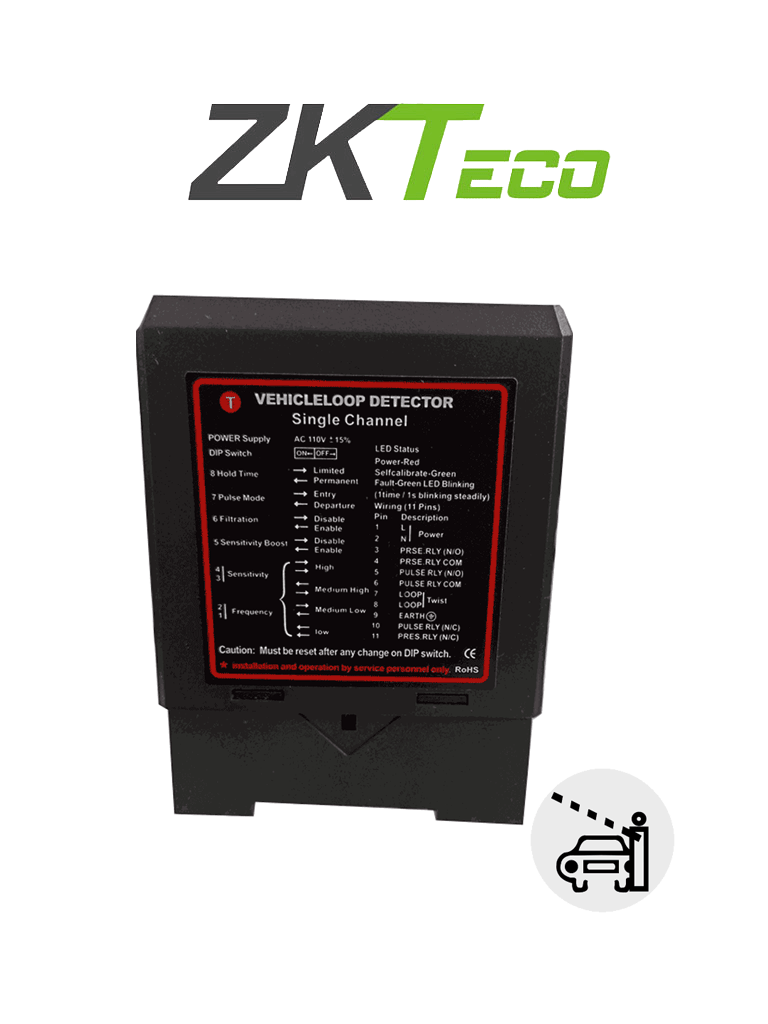

Es un detector inteligente de un solo canal que es usado mayormente para detectar objetos metálicos como bicicletas y automóviles. Es aplicable en estacionamientos, estaciones de cobro, y sistema de control de luz de senal. Este detector de vehiculos puede monitorear solamente una bobina de inducción a la vez. Usa dos relés para emitir senales, y los usuarios pueden usar diferentes senales de salida para controlar la unidad mecánica y el dispositivo de salida de la tarjeta, o contar vehiculos.
Caracteristicas
- Ajuste totalmente automático.
- Niveles ajustables de sensibilidad.
- Frecuencias de trabajo.
- Múltiples modos de salida de relé.
- Botón de reinicio en el panel frontal.
Aplicaciones
- Control de tráfico accionado por vehiculo.
- Conteo de tráfico
- Aplicaciones de peaje
- Aplicación de detección de colas.
Modo de Funcionamiento
El detector de lazo de vehiculos se basa en el principio inductivo, usando una bobina de cable enterrada en la entrada de automóviles y conectada al detector de lazo. El cambio en la inductancia se medirá como un cambio de frecuencia. El relé de salida se activa cuando lo hace el lazo y se libera de nuevo cuando el lazo deja de estar activado
Diagrama de Lazo Magnético
Instalación del lazo
La geometria de lazo debe adaptarse a su respectiva aplicación. La configuración será óptima si el lazo tiene el mismo tamano que el objeto que se vaya a detectar. Tras determinar la geometria del lazo, debe hacerse una roza en el suelo para instalar el lazo. Haga una roza inclinada en un ángulo de 45º en las esquinas del lazo, lo que lo protegerá de un desgaste excesivo.
Vueltas de lazo
El número de vueltas depende directamente de la circunferencia del lazo. Cuanto más pequeno sea el lazo, más vueltas hacen falta.
Recomendaciones de cables
- Usar un cable de 1,5 mm2 . Usar cable aislado de silicona si se coloca directamente en el suelo.
Especificaciones
- Voltaje de Operación: 24V AC/DC.
- Potencia Nominal: 4.5 W.
- Frecuencia de Operación: 20 kHz to 170 kHz.
- Tiempo de reacción: 100 ms.
- Inductancia de la bobina 100-300 uH (recomendado).
- Tamano de la bobina: no menor que 1x 2 m (recomendado).
- Conexión de la bobina: no mayor a 5m, y enrizado al menos 20 veces por metro.
- Temperatura de Operación: -25ºC a 65ºC.
- Humedad de Operación: 90% (no condensado).
- Cubierta: PC+plástico ABS.
- Instalación: carril de guia DIN.
- Dimensiones (incluyendo la base): 74 mm x 37 mm x 113 mm (L x A x H).
Contenido
- 1 Sensor de masa
- 1 Zocalo
- 1 Manual de usuario
Ficha tecnica
Documentos del producto
No hay documentos disponibles para este producto.
