Descripcion

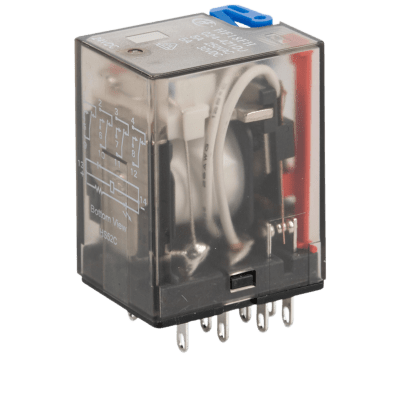

WAGO Modelo: 858-150
El Relé Básico WAGO 858-150 es un módulo electromecánico enchufable de 4 inversores (4PDT) diseñado para aplicaciones de automatización industrial y control de cargas que demandan alta confiabilidad en la conmutación. Sus contactos de aleación AgSnO2 permiten manejar corrientes continuas de hasta 5 A y soportar picos de irrupción de 15 A durante 4 segundos, con una capacidad de conmutación resistiva máxima de 1250 VA en corriente alterna. El circuito de control opera a 24 VCC con un bajo consumo de 37 mA, e integra indicación de estado dual mediante LED rojo y señalización mecánica, facilitando el diagnóstico visual en campo sin necesidad de instrumentación adicional. La construcción del relé garantiza una rigidez dieléctrica de 1.5 kVrms entre circuitos de control y carga, cumpliendo con la norma EN 61810-1 para aplicaciones industriales. Con un formato compacto de 22 mm de ancho modular, este dispositivo enchufable se instala sobre zócalo porta-relé WAGO 858-100, optimizando el espacio en gabinetes de control y simplificando las tareas de mantenimiento y reemplazo en sistemas de automatización.
Características Generales
- Tipo de producto: Relé básico electromecánico enchufable
- Configuración de contactos: 4 inversores (4PDT)
- Material de contacto: AgSnO2 (aleación de plata-óxido de estaño)
- Tensión nominal de entrada: 24 VCC
- Corriente nominal de entrada: 37 mA
- Corriente límite en servicio continuo: 5 A
- Tensión de conmutación máxima: 250 VAC
- Potencia de conmutación máxima (resistiva): 1250 VA (AC)
- Accionamiento manual: Sí (integrado)
- Señalización: LED rojo + indicador mecánico
- Clase de protección: IP20
- Tipo de montaje: Módulo enchufable
- Ancho modular: 22 mm (0.87 in)
- Número de inversores: 4 (4PDT)
- Material de contacto: AgSnO2
- Corriente límite continua: 5 A
- Corriente de irrupción máx. (resistiva): 15 A / 4 s (AC)
- Tensión de conmutación máx.: 250 VAC
- Potencia de conmutación máx. (resistiva): AC 1250 VA; CC (ver curva de carga límite)
- Carga mínima recomendada: 12 V / 100 mA
- Tiempo de establecimiento (típ.): 25 ms
- Tiempo de caída (típ.): 25 ms
- Duración de rebote (típ.): 4 ms
- Vida eléctrica (NO; carga resistiva; 23 °C): 100 × 10³ operaciones
- Vida mecánica: 20 × 10⁶ operaciones
- Anchura: 21.5 mm / 0.846 in
- Profundidad: 28 mm / 1.102 in
- Tipo de montaje: Módulo enchufable
- Temperatura de operación (a UN): -25 … +70 °C
- Temperatura de almacenamiento: -40 … +80 °C
- Rigidez dieléctrica control/carga (AC, 1 min): 1.5 kVrms
- Rigidez dieléctrica contacto abierto (AC, 1 min): 1 kVrms
- Rigidez dieléctrica carga/carga (AC, 1 min): 1.5 kVrms
- Clase de protección: IP20
- Norma: EN 61810-1
- RoHS: Compliant, No Exemption
- GTIN: 4055143531931
- Número de arancel aduanero: 85364900990
- UNSPSC: 39122325
- eCl@ss 10.0: 27-37-16-01
- ETIM 10.0: EC001437
- ECCN: NO US CLASSIFICATION
