Descripcion

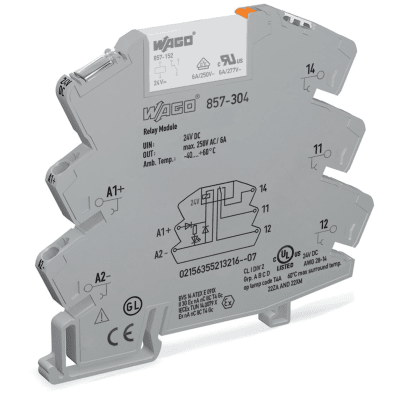

WAGO modelo: 857-304
Módulo con relé de estado sólido para aplicaciones industriales con tensión nominal de entrada de 24 VCC. Cuenta con un inversor y corriente permanente límite de 6 A, diseñado para montaje en carril DIN-35 con ancho de 6 mm. Fabricado en poliamida (PA 66) con clasificación de inflamabilidad UL 94 V0, ofrece aislamiento reforzado entre circuito de control y carga. Incluye indicador LED amarillo para monitoreo de estado y tecnología de conexión Push-in CAGE CLAMP® para conductores de 0.34 a 2.5 mm². Certificado para uso en áreas peligrosas con homologaciones ATEX, IECEx, UL y DNV.
Características Generales
- Tensión nominal: 24 VDC
- Corriente permanente: 6 A
- Número de inversores: 1
- Tecnología conexión: Push-in CAGE CLAMP®
- Indicador estado: LED amarillo
- Anchura montaje: 6 mm
- Grado protección: IP20
- Tipo aislamiento: Aislamiento reforzado
Circuito de Control
- Tensión nominal entrada UN: 24 VDC
- Rango tensión entrada: -15 … +20 %
- Corriente nominal entrada: 10 mA
Circuito de Carga
- Material contacto: AgSnO2
- Corriente irrupción resistiva (máx.): 20 A / 0.02 s
- Tensión conmutación (máx.): 250 VAC
- Potencia conmutación resistiva (máx.): AC 1500 VA
- Capacidad conmutación: AC-15: 3 A / 250 VAC; DC-13: 2 A / 24 VDC
- Carga mínima recomendada: 10 V / 10 mA; 24 V / 1 mA
- Tiempo establecimiento (típ.): 6 ms
- Tiempo caída (típ.): 6 ms
- Duración rebote (típ.): 3.5 ms
- Vida eléctrica (NO; carga resistiva; 23 °C): 50 × 10³ operaciones
- Vida mecánica: 5 × 10⁶ operaciones
- Frecuencia conmutación con/sin carga (máx.): 6 min⁻¹ / 180 min⁻¹
- Protección cortocircuito: 4 A; Fast (F)
Seguridad y Protección
- Tensión asignada: 300 V
- Tensión choque asignada: 4 kV
- Tipo circuito: Circuitos de red principal
- Categoría sobretensión: III
- Grado ensuciamiento: 2
- Rigidez dieléctrica control/carga (CA, 1 min): 3.51 kVrms
- Rigidez dieléctrica contacto abierto (CA, 1 min): 1 kVrms
- Tipo aislamiento control/carga: Aislamiento reforzado
- Tipo aislamiento entre dispositivos: Aislamiento doble
- Clase protección: IP20
Datos de Conexión
- Tecnología conexión: Push-in CAGE CLAMP®
- Conductor rígido: 0.34 … 2.5 mm² / 22 … 14 AWG
- Conductor flexible: 0.34 … 2.5 mm² / 22 … 14 AWG
- Conductor flexible con puntera: 0.34 … 1.5 mm² / 22 … 16 AWG
- Longitud pelado: 9 … 10 mm / 0.35 … 0.39 pulgadas
Datos Geométricos
- Anchura: 6 mm / 0.236 pulgadas
- Altura: 94 mm / 3.701 pulgadas
- Profundidad desde carril DIN: 81 mm / 3.189 pulgadas
Datos Mecánicos
- Tipo montaje: Carril DIN-35
- Posición montaje: Horizontal (de pie/tumbado); vertical
- Peso: 31.6 g
Datos de Material
- Color: gris
- Material aislamiento: Poliamida (PA 66)
- Grupo materiales: I
- Clase inflamabilidad UL 94: V0
- Carga fuego: 0.535 MJ
Requisitos Medioambientales
- Temperatura operación: -40 … +60 °C
- Temperatura almacenamiento: -40 … +70 °C
- Temperatura procesamiento: -25 … +50 °C
- Humedad relativa: 5 … 85 % (sin condensación)
- Altitud operación (máx.): 2000 m
Normas y Certificaciones
- Normas: EN 61010-2-201, EN 61810-1, EN 61373, UL 508
- Homologaciones: ATEX, IECEx, UL, DNV, EAC, CCC, UKEx
- RoHS: Compliant, With Exemption 7(a)
Datos Comerciales
- PU (SPU): 25 (1) UDS
- Tipo embalaje: Box
- País origen: CN
- GTIN: 4050821797807
