Descripcion

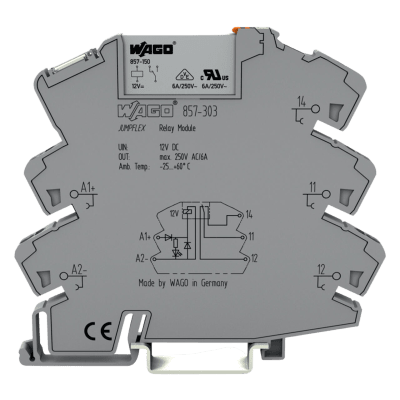

WAGO modelo: 857-303
Módulo de relé de estado sólido con tecnología Push-in CAGE CLAMP® para aplicaciones de automatización industrial. Diseñado para operar con tensión nominal de 12V DC, ofrece una corriente permanente límite de 6A con un inversor simple. Cuenta con aislamiento reforzado entre circuito de control y carga, cumpliendo con estándares de seguridad internacionales. El indicador LED amarillo proporciona monitoreo visual del estado de operación. Compatible con montaje en carril DIN-35 y certificado para uso en áreas peligrosas con homologaciones ATEX, IECEx y UL Hazardous Locations.
Características Generales
- Tipo: Módulo con relé
- Color: Gris
- Tecnología conexión: Push-in CAGE CLAMP®
- Indicador estado: LED amarillo
- Montaje: Carril DIN-35
- Protección: IP20
- Aislamiento: Reforzado (control/carga)
- Material aislamiento: Poliamida (PA 66) V0
- Peso: 30.6 g
Circuito de Control
- Tensión nominal: 12 VDC
- Rango tensión: -15 … +20 %
- Corriente nominal: 17 mA
Circuito de Carga
- Inversores: 1
- Material contacto: AgSnO2
- Corriente continua: 6 A
- Corriente irrupción: 20 A / 0.02 s (AC)
- Tensión conmutación: 250 VAC
- Potencia conmutación: 1500 VA AC
- Capacidad conmutación: AC-15: 3A/250VAC, DC-13: 2A/24VDC
- Carga mínima: 10V/10mA, 24V/1mA
- Tiempo establecimiento: 8 ms
- Tiempo caída: 8 ms
- Duración rebote: 3.5 ms
- Vida eléctrica: 50,000 operaciones
- Vida mecánica: 5,000,000 operaciones
- Frecuencia conmutación: 6 min⁻¹ / 180 min⁻¹
Seguridad y Protección
- Tensión asignada: 300 V
- Tensión choque: 4 kV
- Categoría sobretensión: III
- Grado ensuciamiento: 2
- Rigidez dieléctrica: 3.51 kVrms (control/carga)
- Rigidez dieléctrica contacto: 1 kVrms
- Aislamiento dispositivos contiguos: Doble
- Aislamiento otros dispositivos: Básico
- Clase protección: IP20
Datos de Conexión
- Conductor rígido: 0.34 … 2.5 mm² / 22 … 14 AWG
- Conductor flexible: 0.34 … 2.5 mm² / 22 … 14 AWG
- Conductor con puntera: 0.34 … 1.5 mm² / 22 … 16 AWG
- Longitud pelado: 9 … 10 mm (0.35 … 0.39 in)
Datos Geométricos
- Anchura: 6 mm (0.236 in)
- Altura: 94 mm (3.701 in)
- Profundidad: 81 mm (3.189 in)
Ambientales
- Temp. operación: -40 … +60 °C
- Temp. almacenamiento: -40 … +70 °C
- Temp. procesamiento: -25 … +50 °C
- Humedad relativa: 5 … 85 % (sin condensación)
- Altitud operación: 2000 m
Normativas
- EN 61010-2-201
- EN 61810-1
- EN 61373
- UL 508
- ATEX
- CEI Ex
Homologaciones
- EAC: TP TC 004/2011
- UL Ordinary: UL 508 E175199
- ATEX: II 3G Ex ec nC IIC T4 Gc
- CCC: Ex ec nC IIC T4 Gc
- IECEx: Ex ec nC IIC T4 Gc
- UKEx: Ex ec nC IIC T4 Gc
- UL Hazardous: UL 121201 E198726
