Descripcion

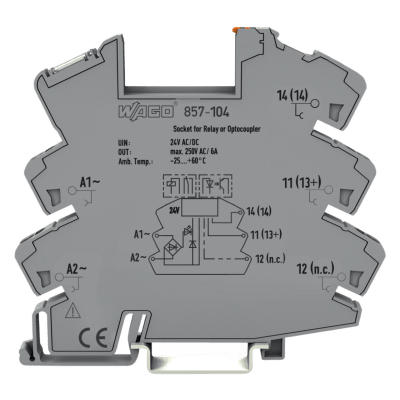

WAGO Modelo: 857-104
El zócalo de relé WAGO 857-104 está diseñado para alojar relés de elemento con un ancho de montaje de 5 mm, ofreciendo una solución compacta y modular para aplicaciones de automatización industrial. Incorpora tecnología de conexión Push-in CAGE CLAMP®, que permite una instalación rápida y sin herramientas para conductores rígidos y flexibles de 0.34 a 2.5 mm² (22–14 AWG). El zócalo cuenta con aislamiento reforzado que garantiza separación galvánica segura entre el circuito de control y el circuito de carga, cumpliendo con la categoría de sobretensión III y grado de ensuciamiento 2 según EN 61010-2-201. Su diseño incluye un indicador LED amarillo para monitoreo visual del estado operativo, y está fabricado en poliamida PA 66 con clasificación de inflamabilidad V0 según UL 94. Compatible con montaje en carril DIN-35 en posición horizontal o vertical, este zócalo opera en un rango de temperatura ambiente de -40 a +70 °C, lo que lo hace adecuado para entornos industriales exigentes con condiciones climáticas adversas.
Características Generales
- Tipo de Producto: Zócalo de relé
- Código: 857-104
- Tensión Nominal de Entrada (Uᵢ): 24 V AC/DC
- Corriente Límite de Servicio Continuo: 6 A
- Tensión de Conmutación (máx.): 250 VAC
- Indicador de Estado: LED amarillo
- Ancho de Montaje del Relé: 5 mm
- Tecnología de Conexión: Push-in CAGE CLAMP®
- Tipo de Montaje: Carril DIN-35
- Clase de Protección: IP20
- Material de Aislamiento: Poliamida (PA 66)
- Clase de Inflamabilidad UL 94: V0
- GTIN: 4055143093729
- Tensión Nominal de Entrada: 24 V AC/DC
- Corriente Límite Servicio Continuo: 6 A
- Tensión de Conmutación (máx.): 250 VAC
- Tensión Asignada: 300 V
- Tensión de Choque Asignada: 4 kV
- Tipo de Circuito: Circuitos de red principal
- Categoría de Sobretensión: III
- Grado de Ensuciamiento: 2
- Rigidez Dieléctrica Control/Carga (CA, 1 min): 3.51 kVrms
- Rigidez Dieléctrica Contacto Abierto (CA, 1 min): 1 kVrms
*Los datos técnicos dependen del relé o relé de estado sólido utilizado. Consulte la curva de intensidad de corriente admisible.
- Tipo de Aislamiento (Control/Carga): Aislamiento reforzado (separación galvánica segura)
- Tipo de Aislamiento (Dispositivos Contiguos): Aislamiento reforzado (separación galvánica segura)
- Clase de Protección: IP20
- Material de Aislamiento: Poliamida (PA 66)
- Grupo de Materiales: I
- Clase de Inflamabilidad UL 94: V0
- Carga de Fuego: 0.438 MJ
- Normas/Especificaciones: EN 61010-2-201, UR
- Homologaciones: cURus (UL 508), EAC (TP TC 004/2011)
- Tecnología de Conexión: Push-in CAGE CLAMP®
- Conductor Rígido: 0.34 … 2.5 mm² / 22 … 14 AWG
- Conductor Flexible: 0.34 … 2.5 mm² / 22 … 14 AWG
- Conductor Flexible con Puntera Aislada: 0.34 … 1.5 mm² / 22 … 16 AWG
- Longitud de Pelado: 9 … 10 mm / 0.35 … 0.39 in
- Anchura: 6 mm / 0.236 in
- Altura: 94 mm / 3.701 in
- Profundidad desde Borde Superior Carril DIN: 81 mm / 3.189 in
- Tipo de Montaje: Carril DIN-35
- Posición de Montaje: Horizontal (de pie/tumbado); Vertical
- Temperatura de Aire Circundante (Operación a Uɴ): -40 … +70 °C
- Temperatura de Aire Circundante (Almacenamiento): -40 … +70 °C
- Temperatura de de Procesamiento: -25 … +50 °C
- Rango Temperatura de Cable Alimentación (EN 61010-2-201): ≥(Tᴀɪʀᴇ ᴄɪʀᴄᴜɴᴅᴀɴᴛᴇ + 30 K)
- Humedad Relativa: 5 … 85 % (sin condensación)
- Altitud de Operación (máx.): 2000 m
- PU (SPU): 25 (1) UDS
- Tipo de Embalaje: Box
- GTIN: 4055143093729
- Número Arancel Aduanero: 85366990990
- UNSPSC: 39122333
- ETIM 10.0: EC001456
- eCl@ss 10.0: 27-37-16-03
- ECCN: NO US CLASSIFICATION
