Descripcion

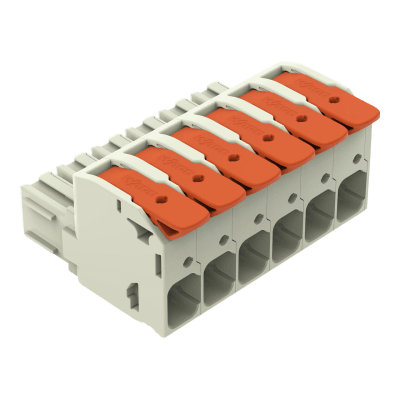

WAGO Modelo: 832-1106
El conector hembra WAGO 832-1106 de la serie MCS (Sistema Multiconnexión) está diseñado para aplicaciones industriales que requieren conexiones eléctricas de alta corriente con máxima confiabilidad. Equipado con la tecnología Push-in CAGE CLAMP®, este conector de 6 polos con paso de 10.16 mm permite la inserción directa de conductores rígidos y flexibles con puntera sin necesidad de herramientas, agilizando significativamente los procesos de instalación en campo y en planta. Su mecanismo de palanca de accionamiento facilita tanto la conexión de conductores flexibles como la extracción segura de cualquier tipo de conductor, mientras que el sistema de codificación variable y la protección del 100% contra error al conectar garantizan una instalación libre de fallos en entornos de producción. Los contactos fabricados en cobre electrolítico (ECu) con recubrimiento de plata ofrecen una conductividad superior y excelente resistencia a la corrosión, soportando corrientes nominales de hasta 76 A según IEC/EN 60664-1 y 85 A según UL 1977, con una tensión asignada de 1000 V en categoría de sobretensión III. Fabricado en tereftalato de polibutileno (PBT) con clasificación de inflamabilidad V0 según UL 94, este conector opera en un rango de temperatura límite de -60 a +120 °C, lo que lo hace adecuado para entornos industriales exigentes, tableros de control, automatización industrial y sistemas de distribución de energía donde la seguridad y la durabilidad son críticas.
Características Generales
- Serie: 832 (MCS – Sistema Multiconnexión)
- Sistema de Conexión: Push-in CAGE CLAMP®
- Tipo de Accionamiento: Palanca
- Número de Polos: 6
- Paso: 10.16 mm (0.4 in)
- Tipo de Contacto: Conector hembra para conductor
- Protección contra Error al Conectar: 100%
- Codificación Variable: Sí
- Protección contra Giro: Sí
- Color: Gris claro / Actuador naranja
- Número de Puntos de Conexión: 6
- Número de Potenciales: 6
- Niveles: 1
- Ángulo de Entrada del Conductor: 0°
- Normativa base: IEC/EN 60664-1
- Tensión Asignada: 1000 V
- Tensión de Choque Asignada: 8 kV
- Corriente Asignada (IEC): 76 A
- Categoría de Sobretensión III: 1000 V / Grado de polución 3
- Categoría de Sobretensión III: 1000 V / Grado de polución 2
- Categoría de Sobretensión II: 1000 V / Grado de polución 2
Aprobaciones UL 1059:
- Grupo B: 600 V / 66 A
- Grupo C: 600 V / 66 A
Aprobación UL 1977:
- Tensión Asignada: 600 V / Corriente: 85 A
Aprobaciones CSA:
- Grupo B: 600 V / 66 A
- Grupo C: 600 V / 66 A
- Tecnología de Conexión: Push-in CAGE CLAMP®
- Tipo de Accionamiento: Palanca
- Conductor Rígido: 0.75 … 16 mm² / 18 … 4 AWG
- Conductor Flexible: 0.75 … 25 mm² / 18 … 4 AWG
- Flexible con Puntera Aislada: 0.75 … 16 mm²
- Flexible con Puntera No Aislada: 0.75 … 16 mm²
- Longitud de Pelado: 18 … 20 mm (0.71 … 0.79 in)
- N.º de Puntos de Conexión: 6
- N.º de Potenciales: 6
- Ángulo de Entrada: 0° respecto al ángulo de conexión
*Inserción directa sin herramientas para conductores rígidos y flexibles con puntera. Para conductores flexibles sin puntera, utilizar la palanca de accionamiento.
- Paso: 10.16 mm (0.4 in)
- Material de Aislamiento: Tereftalato de polibutileno (PBT)
- Clase de Inflamabilidad UL 94: V0
- Grupo de Materiales: I
- Material de Contacto: Cobre electrolítico (ECu)
- Revestimiento de Contacto: Plateado
- Material del Resorte de Presión: Acero de clema CrNi
- Material de Resorte Adicional: Acero de clema CrNi
- Color del Cuerpo: Gris claro
- Color del Actuador: Naranja
- Carga de Fuego: 0.95 MJ
- Temp. Límite de Operación: -60 … +120 °C
- Temp. de Procesamiento: -35 … +60 °C
- Fórmula Dimensional: L = (n.º de polos x paso) + 1.3 mm
- CB: DEKRA Certification B.V. — IEC 61984 (NL-122199)
- CSA: CSA Group — C22.2 (70180346)
- DEKRA: DEKRA Certification B.V. — EN 61984 (71-168918)
- KEMA/KEUR: DEKRA Certification B.V. — EN 61984 (71-168766)
- UL: UL 1059 / C22.2 No. 158 (UL-US-L45172-6187180-82608102-1)
- UL: UL 1977 (UL-US-L45171-12-60218102-2)
- RoHS: Conforme, sin exención
