Descripcion

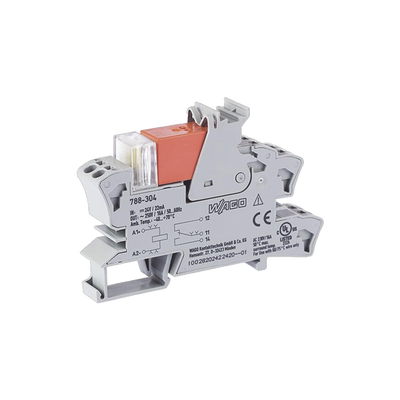

WAGO modelo: 788-304
Módulo con relé de 24 VCC diseñado para aplicaciones de automatización industrial y control eléctrico. Cuenta con un inversor y capacidad de corriente permanente límite de 16 A, con tecnología de conexión Push-in CAGE CLAMP® para conductores de 0.34 a 2.5 mm². Incluye indicador LED rojo para visualización de estados y está diseñado para montaje en carril DIN de 35 mm. Certificado bajo normas EN 61010-2-201, EN 61810-1, EN 61373 y UL 508, con grado de protección IP20 y rango de temperatura de operación de -40°C a +70°C.
Características Generales
- Tensión nominal: 24 VCC
- Corriente permanente: 16 A
- Número de inversores: 1
- Indicador de estado: LED rojo
- Tecnología de conexión: Push-in CAGE CLAMP®
- Grado de protección: IP20
- Color: Gris
- Montaje: Carril DIN-35
Circuito de Control
- Tensión nominal de entrada: DC 24 V
- Rango de tensión: ±10%
- Corriente nominal de entrada: 19 mA
Circuito de Carga
- Material de contacto: AgNi 90/10
- Corriente límite servicio: 16 A
- Corriente de irrupción: 30 A / 4 s (AC)
- Tensión de conmutación: AC 250 V máx.
- Potencia de conmutación: AC 4000 VA
- Capacidad de conmutación: AC-15: 6A/250V, DC-13: 2A/24V
- Carga mínima recomendada: 12 V / 10 mA
- Tiempo de establecimiento: 8 ms (típ.)
- Tiempo de caída: 6 ms (típ.)
- Duración de rebote: 6 ms (típ.)
- Vida eléctrica: 30 x 10³ operaciones
- Vida mecánica: 30 x 10⁶ operaciones
- Frecuencia de conmutación: 6 min⁻¹ / 1200 min⁻¹
Físicas y Eléctricas
- Alimentación: 24 VCC
- Dimensiones: 86 x 15 x 54 mm
- Peso: 45.9 g
- Temp. Operación: -40°C a +70°C
- Tensión asignada: 250 V
- Tensión de choque: 4 kV
- Rigidez dieléctrica: 5 kVrms (control/carga)
- Rigidez dieléctrica contacto: 1 kVrms (abierto)
- Grado de ensuciamiento: 3
Datos de Conexión
- Tecnología: Push-in CAGE CLAMP®
- Conductor rígido: 0.34-2.5 mm² (22-14 AWG)
- Conductor flexible: 0.34-2.5 mm² (22-14 AWG)
- Longitud de pelado: 9-10 mm
- Sección cableado: 2.50 mm²
