Descripcion
WAGO Modelo: 788-156

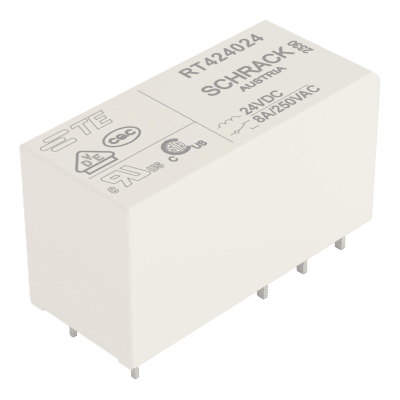

El relé básico WAGO 788-156 (RT424024) es un módulo enchufable de 2 inversores diseñado para aplicaciones de automatización y control industrial que requieren conmutación confiable en espacios reducidos. Con una tensión nominal de entrada de 24 VCC y un consumo de corriente de solo 17 mA, este relé ofrece una capacidad de conmutación de hasta 8 A en servicio continuo y 2000 VA en carga resistiva de CA, utilizando contactos de aleación AgNi 90/10 optimizados para cargas medias. Su diseño compacto de 12.7 mm de ancho permite una alta densidad de montaje en gabinetes de control, mientras que su rango de temperatura de operación de -40 a +85 °C lo hace apto para entornos industriales exigentes. La rigidez dieléctrica de 5 kVrms entre circuito de control y carga garantiza un aislamiento seguro conforme a la norma EN 61810-1, y su vida mecánica de 30 millones de operaciones asegura una larga durabilidad en aplicaciones de alta frecuencia de conmutación.Su curva de carga límite de CC permite verificar el comportamiento bajo distintas configuraciones de contactos en serie.
Características Generales
- Tensión nominal de entrada: 24 VDC
- Corriente nominal de entrada en UN: 17 mA
- Número de inversores: 2
- Material de contacto: AgNi 90/10
- Corriente límite de servicio continuo: 8 A
- Tensión de conmutación máx.: 250 VAC
- Tipo de montaje: Módulo enchufable
- Norma aplicable: EN 61810-1
- GTIN: 4044918971881
- Número de arancel aduanero: 85364900990
- PU (SPU): 20 (1) UDS — Embalaje: Box
- Tensión nominal de entrada UN: 24 VDC
- Corriente nominal de entrada en UN: 17 mA
- Número de inversores: 2
- Material de contacto (relé): AgNi 90/10
- Corriente límite de servicio continuo: 8 A
- Corriente de irrupción (resistiva) máx.: (AC) 15 A / 4 s
- Tensión de conmutación máx.: 250 VAC
- Potencia de conmutación (resistiva) máx.: AC 2000 VA; CC (ver curva de carga límite)
- Capacidad de conmutación: AC-15: 3 A / 250 VAC; DC-13: 2 A / 24 VDC
- Carga mínima recomendada: 12 V / 10 mA
- Tiempo de establecimiento (típ.): 8 ms
- Tiempo de caída (típ.): 6 ms
- Duración de rebote (típ.): 10 ms
- Vida eléctrica (NO; carga resistiva; 23 °C): 10 × 10³ operaciones de conmutación
- Vida mecánica: 30 × 10⁶ operaciones de conmutación
- Frecuencia de conmutación con carga (máx.): 6 min⁻¹
- Frecuencia de conmutación sin carga (máx.): 1200 min⁻¹
.
- Profundidad: 29 mm (1.142 in)
- Tipo de montaje: Módulo enchufable
- Carga de fuego: 0.68 MJ
- Ancho de montaje: 13 mm
- Altura de montaje: 15 mm
- Rigidez dieléctrica control/carga (CA, 1 min): 5 kVrms
- Rigidez dieléctrica contacto abierto (CA, 1 min): 1 kVrms
- Rigidez dieléctrica carga/carga (CA, 1 min): 2.5 kVrms
- Temp. de aire circundante (operación a UN): -40 a +85 °C
- Temp. de aire circundante (almacenamiento): -40 a +85 °C
- Norma / Especificación: EN 61810-1
- RoHS Compliance: Compliant, No Exemption
- REACH Candidate List Substance: Cadmium (CAS 7439-92-1), Lead (CAS 7440-43-9)
- ECCN: NO US CLASSIFICATION
- UNSPSC: 39122334
- ETIM 10.0: EC001437
- eCl@ss 10.0: 27-37-16-01
