Descripcion

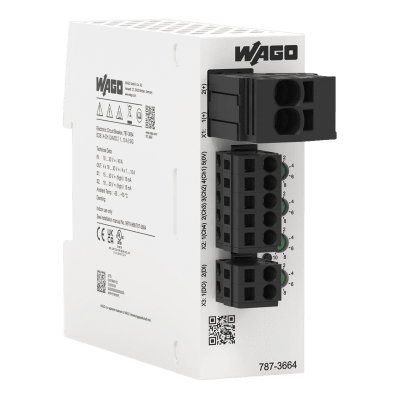

WAGO Modelo: 787-3664
Interruptor electrónico compacto de 4 canales diseñado para aplicaciones industriales que requieren protección de circuitos DC. Opera con tensión nominal de 24V DC y permite ajuste individual de corriente en cada canal desde 1 hasta 10A mediante selector precintable. Incorpora tecnología de contacto libre de potencial y capacidad de activación superior a 50.000 μF por canal. Cada canal incluye botón iluminado tricolor para diagnóstico visual, conmutación retardada dependiente de carga y mensajería de estado mediante secuencia de pulsos. Compatible con montaje en carril DIN-35 y certificado para entornos industriales exigentes.
Características Generales
- Tipo: Interruptor electrónico 4 canales
- Tensión nominal: 24V DC
- Corriente ajustable: 1-10A por canal
- Capacidad activación: >50.000 μF por canal
- LED indicador: Tricolor (verde/rojo/naranja)
- Montaje: Carril DIN-35
- Protección: IP20
- Tensión entrada: 18-30V DC
- Tensión salida: 4 x 24V DC
- Caída tensión: ≤250 mV
- Tiempo disparo: 16 ms - 100 s
- Umbral activación: 20,3V DC
- Fusible interno: T 12A por canal
- Eficiencia: 98% típico
- Pérdida potencia: ≤0,84W; ≤10W (4x10A)
- Temperatura operación: -25°C a +70°C
- Temperatura almacenamiento: -25°C a +85°C
- Humedad relativa: 5-96% (sin condensación)
- Grado protección: IP20
- Entrada (+): Push-in CAGE CLAMP®
- Conductores: 0,5-10 mm² (20-8 AWG)
- Pelado: 13-15 mm (0.51-0.59 in)
- Entrada (-)/Salida/Señales: CAGE CLAMP®
- Conductores 2: 0,08-2,5 mm² (28-12 AWG)
- Pelado 2: 8-9 mm (0.31-0.35 in)
- Entrada telecontrol: S1
- Salida señal activa: S2
- Conmutación retardada: Dependiente de carga (50 ms - 10 s)
- Mensaje disparo: Señal de grupo
- Mensaje estado: Secuencia de pulsos por canal
- Entrada remota: Reactivación 15-30V CC durante 500 ms
- LED indicadores: Verde (OK), Rojo (disparado)
- Paralelo: Canales individuales permitido
- Protección inversión: Resistencia ≤35V DC
- Marca CE: Conforme
- Normas: EN 61000-6-2, EN 61000-6-3
- UL: 61010-2-201, UL 2367
- EAC: TP TC 020/2011
- Clase protección: III
- Tensión aislamiento: 0,5 kVDC
- RoHS: Compliant con exenciones
