Descripcion

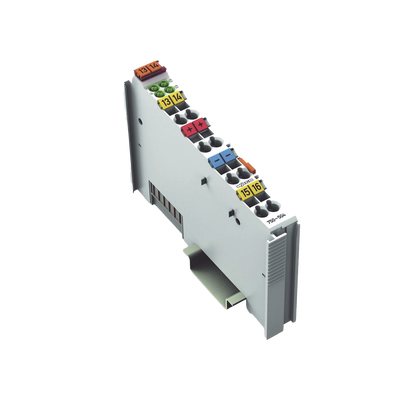

WAGO modelo: 750-504
Módulo de salida digital de 4 canales diseñado para sistemas de automatización industrial WAGO-I/O-SYSTEM 750. Este módulo transmite señales de control desde el componente de automatización hacia actuadores conectados con una corriente de salida de 0,5 A por canal a 24 V DC. Cuenta con protección contra cortocircuito en todas las salidas y aislamiento galvánico de 500 kV entre sistema y campo. La arquitectura PNP (conmutación positiva) permite el control de cargas resistivas, inductivas y lámparas con una frecuencia de conmutación máxima de 1 kHz. Ideal para aplicaciones industriales que requieren interfaz digital robusta y confiable en entornos controlados.
Características Generales
- Tipo: Módulo de salida digital
- Canales: 4 salidas digitales
- Tensión campo: 24 V DC (-25 … +30 %)
- Corriente por canal: 0,5 A
- Tipo señal: PNP (conmutación positiva)
- Protección: Cortocircuito
- Aislamiento: 500 kV sistema/campo
- Frecuencia conmutación: 1 kHz máximo
- Tipo carga: Resistiva, inductiva, lámpara
- Indicadores: LED verde (A-D) estado DO 1-4
- Tensión alimentación sistema: 5 V CC
- Consumo sistema (5V): 10 mA
- Consumo campo (sin carga): 30 mA
- Disipación energía inductiva: 0,3 J máximo
- Anchura datos salida: 4 bits
- Contactos potencia entrantes: 2
- Contactos potencia salientes: 2
- Corriente admisible contactos: 10 A
- Anchura: 12 mm (0.472 in)
- Altura: 100 mm (3.937 in)
- Profundidad: 69.8 mm (2.748 in)
- Profundidad desde carril: 62.6 mm (2.465 in)
- Peso: 48.5 g
- Material carcasa: Policarbonato; poliamida 6.6
- Color: Gris claro
- Montaje: Carril DIN-35
- Interfaz cableado: Fija
- Tecnología conexión: 8 x CAGE CLAMP®
- Temperatura operación: 0 … +55 °C
- Temperatura almacenamiento: -40 … +85 °C
- Protección: IP20
- Humedad relativa: 95% sin condensación
- Altitud operación: 0 … 2000 m
- Grado ensuciamiento: 2 según CEI 61131-2
- Resistencia vibración: 4g según CEI 60068-2-6
- Resistencia choque: 15g según CEI 60068-2-27
- Certificaciones: CE, UL, ATEX, IECEx, CCCEx, UKEx
- Conductor rígido: 0.08 … 2.5 mm² / 28 … 14 AWG
- Conductor flexible: 0.08 … 2.5 mm² / 28 … 14 AWG
- Longitud pelado: 8 … 9 mm (0.31 … 0.35 in)
- Conexión actuador: 2 x (2 conductores, 3 conductores)
- Módulo distribución requerido: 750-614 para otros actuadores
- eCl@ss: 27-24-26-04
- ETIM: EC001599
- GTIN: 4045454582326
- País origen: DE (Alemania)
- Número arancel: 85371098990
- RoHS: Compliant, With Exemption
