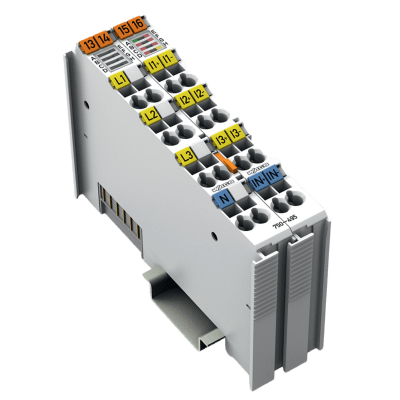

Módulo de Medición de Potencia Trifásica / 690 V AC 1 A / Resolución 24 bits True RMS / Análisis Armónico hasta 41° Orden / Conexión CAGE CLAMP® / CAT III / Montaje Carril DIN-35

WAGO modelo: 750-495

El módulo de medición de potencia trifásica WAGO 750-495 está diseñado para la plataforma WAGO-I/O-SYSTEM 750/753 y permite medir datos eléctricos en redes de alimentación trifásicas con alta precisión. El módulo cuenta con 7 entradas de medición (3 de tensión y 4 de corriente diferencial) con resolución de 24 bits, transmitiendo valores calculados como potencia activa/reactiva/aparente, consumo de energía, factor de potencia, ángulo de fase, frecuencia y condiciones de sobre/subtensión directamente a la imagen de proceso sin requerir alta potencia computacional del controlador. Con capacidad de análisis armónico hasta el armónico 41 (0–3300 Hz) y una frecuencia límite de 15.9 kHz, el módulo permite realizar análisis de red integrales a través del bus de campo. La pantalla de cuatro cuadrantes indica el tipo de carga (inductiva/capacitiva) y distingue entre operación como generador o consumidor, mientras que la medición de corriente en el conductor de neutro ayuda a detectar fallos de aislamiento. Diseñado para categoría de medición CAT III con aislamiento reforzado, el módulo soporta sistemas trifásicos de cuatro hilos hasta 277/480 VAC y sistemas trifásicos de tres hilos hasta 600 VAC (UL), con condiciones especiales que permiten alcanzar 690 V entre fases.
