Descripcion

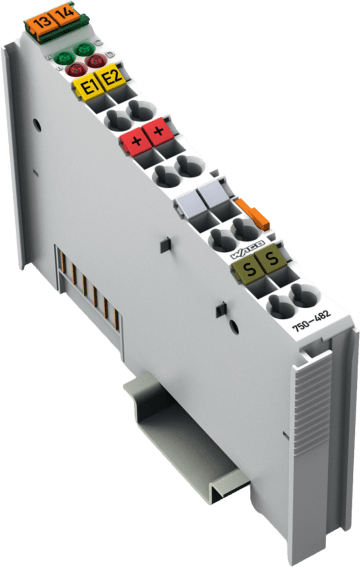

WAGO Modelo: 750-482
Módulo de entrada analógica de 2 canales para señales 4-20mA con protocolo HART, diseñado para sistemas de automatización industrial. Este módulo alimenta convertidores de señal del lado del campo y transmite señales analógicas con separación galvánica completa al sistema de bus. Incluye protección contra sobrecargas que conmuta a estado de alta resistencia a 25 mA, restableciéndose automáticamente al normalizarse las condiciones. Permite la transmisión de hasta 4 variables secundarias HART (PV, SV, TV, QV) por canal a la imagen de proceso del controlador. Compatible con herramientas HART y controladores FDT/DTM para comunicación avanzada con dispositivos inteligentes del campo.
Características Generales
- Número de entradas: 2 canales analógicos
- Tipo de señal: Corriente 4-20mA
- Protocolo: HART
- Aislamiento: 500V sistema/campo
- Resolución: 12 bits
- Conexión: 2 x 2 conductores
- Tecnología conexión: 6 x CAGE CLAMP®
- Protección: IP20
- Tensión alimentación sistema: 5 VCC
- Consumo energía: 65 mA
- Tensión alimentación campo: 24 VCC (-25 … +30 %)
- Tensión entrada máxima: 24 V
- Caída tensión entrada: I med. <22 mA: protección sobrecarga
- Protección sobretensiones: 30 V, protegido polarización inversa
- Tiempo conversión: 10 ms típico
- Error medición: 0.1% valor superior rango
- Error temperatura: 0.01 %/K
- Detección rotura conductor: I med. <3,10 mA
- Detección cortocircuito: I med. >22 mA
- Anchura: 12 mm
- Altura: 100 mm
- Profundidad: 69.8 mm
- Peso: 52.1 g
- Material carcasa: Policarbonato; poliamida 6.6
- Color: Gris claro
- Montaje: Carril DIN-35
- Conductor rígido: 0.08 … 2.5 mm²
- Conductor flexible: 0.08 … 2.5 mm²
- Longitud pelado: 8 … 9 mm
- Temperatura operación: 0 … +55 °C
- Temperatura almacenamiento: -40 … +85 °C
- Humedad relativa: 95% sin condensación
- Altitud operación: 0 … 2000 m
- Grado ensuciamiento: 2 según CEI 61131-2
- Certificaciones: CE, UL, ATEX, IECEx, CCCEx, INMETRO, UKEx
- RoHS: Compliant, With Exemption
- Inmunidad CEM: Según EN 61000-6-2
- Emisión CEM: Según EN 61000-6-3
