Descripcion

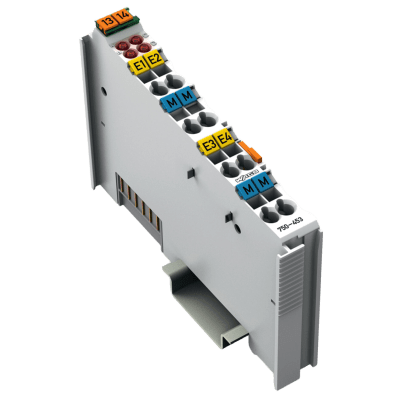

WAGO Modelo: 750-453
Módulo de entrada analógica de 4 canales para señales de corriente 0-20 mA con configuración single-ended. Este módulo procesa señales estándar con separación galvánica de 500 kV entre sistema y campo, proporcionando una resolución de 12 bits para mediciones precisas. La alimentación se realiza a través de la tensión interna del sistema de 5 VCC y contactos de potencia para 24 VCC. Diseñado para montaje en carril DIN-35, cuenta con tecnología de conexión CAGE CLAMP® para conductores de 0,08-2,5 mm². Certificado para aplicaciones industriales, marítimas y zonas peligrosas con múltiples homologaciones internacionales.
Características Generales
- Tipo: Módulo de entrada analógica
- Canales: 4 entradas analógicas
- Señal: Corriente 0-20 mA
- Configuración: Single-ended
- Resolución: 12 bits
- Aislamiento: 500 kV (sistema/campo)
- Conexión: 8 x CAGE CLAMP®
- Montaje: Carril DIN-35
- Protección: IP20
- Certificaciones: CE, UL, ATEX, IECEx, UKEx, CCCEx, INMETRO
- Tensión de entrada máxima: 32 V
- Resistencia de entrada: 100 Ω
- Tiempo de conversión: 10 ms (típico)
- Error de medición: 0.1% del valor superior
- Error de temperatura: 0.01%/K
- Alimentación sistema: 5 VCC
- Consumo sistema: 65 mA
- Alimentación campo: 24 VCC (-25...+30%)
- Ancho de datos: 4 x 16 bits datos; 4 x 8 bits control/estado
- Profundidad: 69.8 mm (2.748 in)
- Profundidad desde carril: 62.6 mm (2.465 in)
- Material: Policarbonato; poliamida 6.6
- Color: Gris claro
- Carga de fuego: 1,223 MJ
- Tecnología: CAGE CLAMP®
- Material conductor: Cobre
- Conductor rígido: 0.08-2.5 mm² (28-14 AWG)
- Conductor flexible: 0.08-2.5 mm² (28-14 AWG)
- Longitud de pelado: 8-9 mm (0.31-0.35 in)
- Contactos potencia entrada: 2
- Contactos potencia salida: 2
- Corriente admisible: 10 A
- Temperatura operación: 0...+55°C
- Temperatura almacenamiento: -40...+85°C
- Humedad relativa: 95% sin condensación
- Altitud operación: 0-2000 m
- Grado ensuciamiento: 2 según CEI 61131-2
- Resistencia vibración: 4g según CEI 60068-2-6
- Resistencia choque: 15g según CEI 60068-2-27
- H2S admitido: 10 ppm a 75% HR
- SO2 admitido: 25 ppm a 75% HR
- General: CE, UL 508 (E175199)
- Marítimas: ABS, BSH, BV, DNV, KR, LR, PRS, RINA
- Zonas peligrosas: ATEX, CCCEx, IECEx, INMETRO, UKEx, UL HazLoc
- EAC: TP TC 020/2011 (EAC CoC 03083)
- KC: MSIP-REM-W43-AIM750
- RoHS: Compliant con exenciones 6(c), 7(a), 7(c)-I, 7(c)-II
