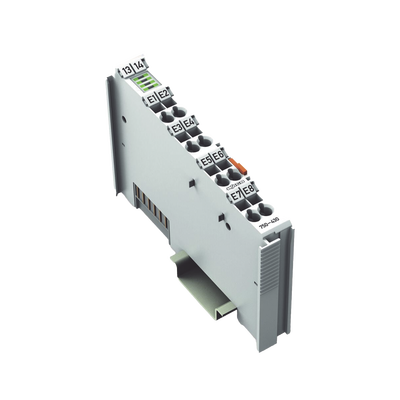

WAGO modelo: 750-430
El módulo de entrada digital WAGO 750-430 es un dispositivo de alta densidad que ofrece 8 canales de entrada digital en un ancho compacto de solo 12 mm (0.47 in). Diseñado para recibir señales de control de dispositivos de campo digitales como sensores, este módulo incorpora filtros de rechazo de ruido de 3 ms para garantizar una operación estable en entornos industriales. Cuenta con aislamiento eléctrico de 500 V entre el nivel de campo y el sistema, proporcionando protección contra interferencias y sobretensiones. La conexión se realiza mediante la tecnología CAGE CLAMP® de WAGO, permitiendo un montaje rápido y seguro de conductores desde 0.08 hasta 2.5 mm². Ideal para aplicaciones de automatización industrial que requieren múltiples entradas digitales con alta confiabilidad y compactibilidad.
Características Generales
- Número de entradas digitales: 8
- Tipo de señal: Digital 24 VDC
- Conexión de sensor: 8 x (1-wire)
- Característica de entrada: High-side switching
- Filtro de entrada: 3 ms
- Aislamiento: 500 V sistema/campo
- Tecnología de conexión: CAGE CLAMP®
- Montaje: Riel DIN-35
- Protección: IP20
- Color: Gris claro
- Voltaje de señal (1): 15 … 30 VDC
- Voltaje de señal (0): −3 … +5 VDC
- Corriente de entrada por canal (1): 2.8 mA típico
- Ancho de datos de entrada: 8 bits máximo
- Voltaje de alimentación (sistema): 5 VDC via contactos de datos
- Consumo de corriente (5V): 17 mA
- Voltaje de campo: 24 VDC (-25 … +30 %)
- Capacidad de corriente (contactos jumper): 10 A
- Contactos jumper de entrada: 2
- Contactos jumper de salida: 2
- Ancho: 12 mm / 0.472 inches
- Alto: 100 mm / 3.937 inches
- Profundidad: 67.8 mm / 2.669 inches
- Profundidad desde borde superior del riel: 60.6 mm / 2.386 inches
- Peso: 47 g
- Material de carcasa: Policarbonato; poliamida 6.6
- Carga de fuego: 1.187 MJ
- Conductor sólido: 0.08 … 2.5 mm² / 28 … 14 AWG
- Conductor fino-estrangulado: 0.08 … 2.5 mm² / 28 … 14 AWG
- Longitud de pelado: 8 … 9 mm / 0.31 … 0.35 inches
- Tecnología de conexión: 8 x CAGE CLAMP® (entradas)
- Temperatura ambiente (operación): 0 … +55 °C
- Temperatura ambiente (almacenamiento): -40 … +85 °C
- Humedad relativa: 95 % sin condensación
- Altitud de operación: 0 … 2000 m / 0 … 6562 ft
- Posición de montaje: Horizontal (parado/acostado); Vertical
- Resistencia a vibración: 4g según IEC 60068-2-6
- Resistencia a choque: 15g según IEC 60068-2-27
- Grado de polución: 2 según IEC 61131-2
- Concentración H2S permitida: 10 ppm a HR ≥75%
- Concentración SO2 permitida: 25 ppm a HR ≥75%
- LEDs de estado: 8 LEDs verdes (A-D: DI 1,3,5,7; E-H: DI 2,4,6,8)
- Marcado de conformidad: CE
- Compatibilidad RoHS: Conforme, con exención
- Exenciones RoHS: 6(c), 7(a), 7(c)-I, 7(c)-II
- Certificaciones marinas: ABS, BSH, BV, DNV, KR, LR, PRS, RINA
- Certificaciones áreas peligrosas: ATEX, CCCEx, IECEx, INMETRO, UKEx, UL
