Descripcion

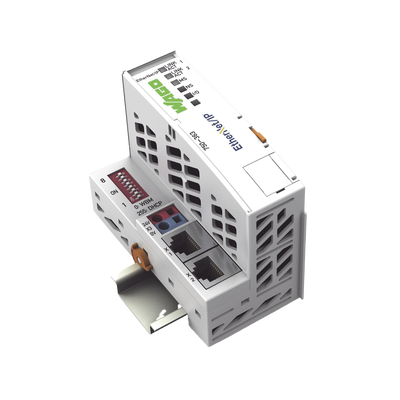

WAGO modelo: 750-363
El acoplador de bus de campo EtherNet/IP 750-363 de cuarta generación ECO permite la integración del sistema modular WAGO-I/O-SYSTEM en redes industriales EtherNet/IP. Este dispositivo cuenta con dos interfaces Ethernet 10/100 Mbit/s con switch integrado que facilitan el cableado en topología de línea sin necesidad de switches externos. Detecta automáticamente todos los módulos de E/S conectados y crea una imagen de proceso local con capacidad máxima de 1020 words de entrada y 1020 words de salida. Soporta protocolos estándar como HTTP(S), BootP, DHCP, DNS, SNTP, FTP(S) y SNMP, e incluye servidor web integrado para configuración y monitoreo. Diseñado para aplicaciones industriales exigentes, cuenta con certificaciones para áreas peligrosas (ATEX, IECEx) y aplicaciones marítimas.
Características Generales
- Protocolo Principal: EtherNet/IP
- Generación: 4ª Generación ECO
- Interfaces Ethernet: 2 x RJ-45
- Switch Integrado: Sí
- Velocidad Transmisión: 10/100 Mbit/s
- Módulos Máximos por Nodo: 250
- Módulos sin Prolongación: 64
- Imagen de Proceso: 1020 words entrada / 1020 words salida
- Tipo de Protección: IP20
- Montaje: Carril DIN-35
- Protocolos Soporte: HTTP(S), BootP, DHCP, DNS, SNTP, FTP(S), SNMP
- Medio Transmisión: Par trenzado S-UTP; 100 Ω; cat. 5
- Longitud Máxima Cable: 100 m
- Rendimiento Transmisión: Clase D según EN 50173
- Auto-MDI(X): Sí
- Negociación Automática: Sí
- Configuración IP: DIP switch para último byte, DHCP, BootP, estática
- Tensión Alimentación: 24 VCC (-25 … +30 %)
- Consumo Energía (5V): 350 mA
- Corriente Total Sistema: 700 mA
- Corriente Entrada (24V): 280 mA típico
- Eficacia Fuente: 90% típico a carga nominal
- Aislamiento: 500 kV sistema/campo
- Tecnología Conexión Alimentación: 2 x CAGE CLAMP®
- Conductores: 0,08 … 2,5 mm² / 28 … 14 AWG
- Longitud Pelado: 8 … 9 mm
- Anchura: 49,5 mm
- Altura: 96,8 mm
- Profundidad: 71,9 mm
- Profundidad desde Carril: 64,7 mm
- Peso: 104,1 g
- Material Carcasa: Policarbonato; poliamida 6.6
- Carga Fuego: 1,453 MJ
- Montaje: Carril DIN-35
- Posición Montaje: Horizontal/Vertical
- Temperatura Operación: 0 … +55 °C
- Temperatura Almacenamiento: -25 … +85 °C
- Humedad Relativa: 95% sin condensación
- Altitud Operación: 0 … 2000 m
- Grado Ensuciamiento: 2 según CEI 61131-2
- Vibración: 4g según CEI 60068-2-6
- Choque: 15g según CEI 60068-2-27
- CEM Inmunidad: EN 61000-6-2
- CEM Emisión: EN 61000-6-3
- Certificaciones: CE, ATEX, IECEx, UL, KC, EAC, UKCA
- LED LINK/ACT: Verde - puertos 1-2
- LED MS, NS: Rojo/Verde - estado nodo/red
- LED I/O: Rojo/Verde/Naranja - estado bus datos
- Conexión Comunicación: 2 x RJ-45 EtherNet/IP
- Conexión Configuración: 1 x Conector macho 4 polos
- Contaminantes H2S: 10 ppm a 75% HR
- Contaminantes SO2: 25 ppm a 75% HR
