Descripcion

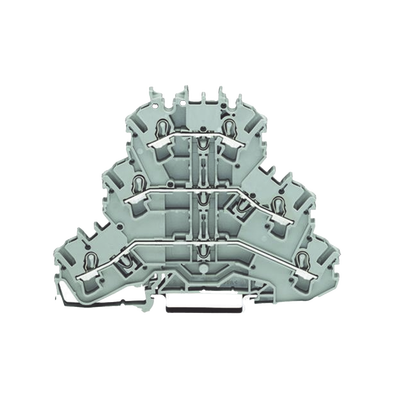

WAGO modelo: 2002-3201
Borna de paso triple nivel con configuración L/L/L para aplicaciones de distribución eléctrica en entornos industriales. Diseñada con tecnología Push-in CAGE CLAMP® que permite conexiones rápidas y seguras sin necesidad de herramientas para conductores rígidos. Compatible con carriles DIN 35x15 mm y 35x7.5 mm, ideal para instalaciones en cuadros eléctricos y paneles de control. Certificada para aplicaciones en áreas peligrosas Ex e II según ATEX e IECEx, con capacidad para 24 A y 500 V. Fabricada en poliamida PA 66 con clasificación UL 94 V0 para alta resistencia al fuego y excelentes propiedades dieléctricas.
Características Generales
- Color: Gris
- Niveles: 3
- Puntos de Conexión: 6
- Potenciales: 3
- Ranuras de Puenteado: 6
- Marcaje de Potencial: L/L/L
- Tipo de Montaje: Carril DIN-35
- Nivel de Marcaje: Marcaje central/lateral
- Material de Aislamiento: Poliamida (PA 66)
- Clase de Inflamabilidad UL 94: V0
- Peso: 16,8 g
- Carga de Fuego: 0,344 MJ
Especificaciones Eléctricas
- Tensión Asignada IEC/EN: 500 V
- Tensión de Choque: 6 kV
- Corriente Asignada: 24 A
- Current at Conductor Cross-section: 28 A
- Overvoltage Category: III
- Pollution Degree: 3
- Power Loss per Pole: 0.7661 W
- Resistance Value: 0.00133 Ω
- Tensión Asignada UL: 300 V (Groups B,C), 600 V (Group D)
- Corriente Asignada UL: 20 A (Groups B,C), 5 A (Group D)
- Tensión Asignada CSA: 600 V (Groups B,C)
- Corriente Asignada CSA: 20 A (Groups B,C)
- Tensión Asignada ATEX (Ex e II): 440 V
- Corriente Asignada (Ex e II): 19 A
- Corriente con Puente (Ex e II): 17 A
Conexión y Dimensiones
- Tecnología de Conexión: Push-in CAGE CLAMP®
- Sección Nominal: 2,5 mm²
- Conductor Rígido: 0,25 … 4 mm² / 22 … 12 AWG
- Conductor Flexible: 0,25 … 4 mm² / 22 … 12 AWG
- Longitud de Pelado: 10 … 12 mm / 0.39 … 0.47 pulgadas
- Dirección del Cableado: Conexión frontal
- Anchura: 5,2 mm / 0.205 pulgadas
- Altura: 93,3 mm / 3.673 pulgadas
- Profundidad desde Carril: 81,3 mm / 3.201 pulgadas
- Temperatura de Servicio: -60 … +105 °C
- Temperatura de Procesamiento: -35 … +85 °C
Homologaciones
- EN 60947: DEKRA Certification B.V. (NTR NL 7941)
- CSA C22.2 No. 158: DEKRA Certification B.V. (1536069)
- UL 1059: Underwriters Laboratories Inc. (E45172)
- ATEX: PTB 03 ATEX 1162 U (II2G Ex eb IIC Gb, IM2 Ex eb IMb)
- AEx: UL 60079 (E185892 AEx eb IIC)
- CCC: CNEX (2020312313000238 Ex eb IIC Gb, Ex eb I Mb)
- EAC: RU C-DE.AM02.B.00127/19 (Ex e IIC Gb U)
- INMETRO: TÜV Rheinland (TÜV 12.1307 U)
- Marine ABS: EN 60947 (20-HG1941090-PDA)
- Marine BV: EN 60947 (38586/B0 BV)
- Marine DNV GL: TAE00001V2
- RoHS: Compliant, No Exemption
