Descripcion
Características Principales

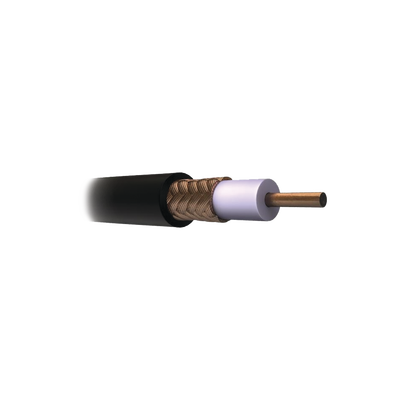

- Conductor central de cobre sólido o flexible
- Aislamiento PE espumado con inyección de gas
- Impedancia característica: 75 ± 3 ohms
- Capacitancia nominal: 52.8 pF/m
- Velocidad de propagación: 84%
Especificaciones Técnicas
- Conductor: 14 AWG CCS o cobre
- Aislamiento: Polietileno espumado (Sistema SFS)
- Blindaje: Cinta aluminizada (APA) + Malla de aluminio
- Cobertura de malla: 60% (modelo JV44)
- Cubierta: PVC retardante a la flama
- Temperatura de operación: 75°C
- Voltaje máximo: 300 V RMS
- Color: Negro estándar
- Empaque: Carrete de 305 metros
Aplicaciones
Los cables Viakon® Coaxial RG 11/U son utilizados como acometidas para la distribución de señales de radio y sistemas de televisión / satélite por cable. Instalaciones de sistemas CATV según National Electrical Code NEC y NFPA70.
Atenuación Nominal
- 5 MHz: 0.32 dB/100ft
- 55 MHz: 0.90 dB/100ft
- 250 MHz: 1.95 dB/100ft
- 270 MHz: 2.11 dB/100ft
- 330 MHz: 2.20 dB/100ft
Atenuación Nominal (cont.)
- 350 MHz: 2.30 dB/100ft
- 400 MHz: 2.49 dB/100ft
- 450 MHz: 2.65 dB/100ft
- 500 MHz: 2.76 dB/100ft
- 550 MHz: 2.90 dB/100ft
Atenuación Nominal (cont.)
- 600 MHz: 3.02 dB/100ft
- 750 MHz: 3.45 dB/100ft
- 870 MHz: 3.66 dB/100ft
- 1000 MHz: 3.94 dB/100ft
Estándares y Normas
- UL 444 Cables para Comunicaciones
- UL 1655 Televisión por cable de antena comunitaria
- NEC Artículo 725 Señalización, Control Remoto y Circuitos de Potencia Limitada
- NFPA 70 Normas de seguridad eléctrica
Conductor
- Cobre: Alta conductividad eléctrica y buenas propiedades mecánicas
- CCS (Acero recubierto de cobre): Mayor resistencia mecánica
- Efecto piel: Mismo rendimiento que cobre sólido a altas frecuencias
Aislamiento
- Polietileno espumado (SFS) con menos pérdidas dieléctricas
- Más adecuado para distancias largas
- Espumado químico o físico (inyección de nitrógeno)
Cubierta
- Policloruro de vinilo (PVC) retardante a la flama
- Buena flexibilidad y resistencia a agentes químicos
- Resistente a la abrasión
Blindaje
- Doble blindaje: Cinta aluminizada + Malla de aluminio
- Efectividad del blindaje depende del porcentaje de cubrimiento
- Mayor cubrimiento = Mayor efectividad
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
No hay documentos disponibles para este producto.
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
