Descripcion
Características Principales

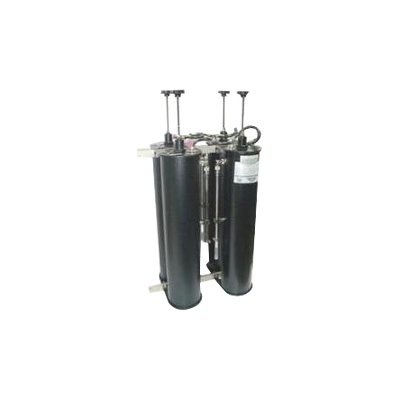

- Diseño de 4 cavidades para operación duplex
- Frecuencia de operación: 166-174 MHz
- Configuración BpBr (Banda Pasante - Banda Rechazada)
- Conectores de entrada marcados: Low Freq. Input, High Freq. Input y Antenna
- Cables interconectados entre cavidades con longitud crítica (no deben modificarse)
Requisitos de Instalación
- Uso de cable coaxial doblemente blindado (RG-142 o RG-214) para conexiones
- Verificar longitud crítica del cable entre transmisor y duplexer
- Optimización de longitud de cable puede ser necesaria para adaptación de impedancia
- Terminación de puerto de antena con carga de 50 ohm durante ajustes
- Uso de aislador de ferrita puede resolver problemas de potencia reflejada
Ajustes de Sintonización
- Sintonía de paso primero, rechazo después
- Varilla roscada ajusta frecuencia de paso
- Varilla de rexolita ajusta frecuencia de rechazo
- Rechazo >80 dB en frecuencias de operación
Procedimiento de Ajuste
- 16 pasos para ajuste completo
- Incluye ajuste de cavidades 1&2 y 3&4
- Verificación con analizador de espectro y generador de seguimiento
- Procedimientos de pretuneo y ajuste fino
Requisitos de Equipamiento
- Analizador de espectro con generador de seguimiento
- Carga de 50 ohmios
- Cables de conexión de calidad
- Herramientas para ajuste mecánico
Consideraciones de Impedancia
- VSWR típico: 1.3 a 1.5:1
- Impedancia nominal: 50 ohmios
- Rango de impedancia aceptable: 33-75 ohmios (VSWR 1.5:1)
- Posible necesidad de red de adaptación PI
Síntomas de Mala Adaptación
- Radiaciones espurias del transmisor
- Potencia de salida errática
- Pérdida de inserción anormal
- Cambio de potencia reflejada con longitud de cable
Conexiones de Ajuste
- Figura 1: Ajuste de paso bajo
- Figura 2: Ajuste de paso alto
- Figura 3: Ajuste de notches de rechazo
Curvas de Respuesta
- Plot 1: Curva de respuesta simétrica
- Plot 2: Curva de paso alto
- Plot 3: Curva de paso bajo
- Plot 4: Curva de rechazo bajo
- Plot 5: Curva duplex del lado bajo
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
