Descripcion
Características Principales

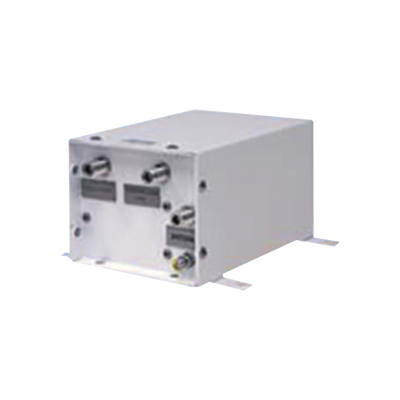

- Amplificador TTA con frecuencia 792-824 MHz
- Ganancia de 22.5 dB para señal optimizada
- Protección contra descargas mediante supresor de impulsos
- Gabinete NEMA de acero inoxidable resistente
- Conectores N hembra con impedancia de 50 Ohm
Especificaciones Técnicas
- Rango de frecuencia: 792-824 MHz
- Ganancia: 22.5 dB
- Impedancia: 50 Ω
- Requerimiento de Potencia: Alimentado desde el Multiacoplador, 17 W
- Protección a descargas: Supresor de impulsos en todos los conectores externos
- Rango de Temperatura: -30 °C a 60 °C
- Conectores: N Hembra
- Gabinete: Nema Modificado, Acero inoxidable resistente a intemperie
- Dimensiones: 153 x 146 x 224 mm
- Peso: 3.63 kg
Especificaciones Adicionales
- Redundancia: Conmutación automática entre LNAs
- Prueba de Puerto: Incluye puerto de prueba con acoplamiento de 30dB
- Isolación RF: >20 dB entre puertos Rx-Rx
- Control de Terminación 50 Ohm: Controlado por unidad base
- Conmutación RF: Conmutación por estado sólido
- Modo de Prueba: Modo de derivación (bypass) controlado por unidad base
- Telemetría: Compatibilidad con telemetría AISG
- Comunicaciones: Puerto Ethernet RJ45
- Indicadores: Indicadores de estado en panel frontal
Aplicaciones
El TTA está diseñado para aumentar el rendimiento de una Estación Base Transceptora (BTS) mientras asegura comunicaciones confiables para aplicaciones críticas de Seguridad Pública. Este aumento en sensibilidad puede compensar el desequilibrio entre usuarios móviles y de mano en sistemas críticos.
Redundancia y Monitoreo
- Dos LNA acoplados cuadráticamente independientes en el ensamblaje de torre
- Microprocesadores monitorean continuamente los amplificadores
- Conmutación automática entre LNA si es necesario
- Sistema de telemetría AISG compatible para reporte de estado
- Comunicación de telemetría no interfiere con señales RF
- Visualización de corriente de LNA, temperatura y estado operativo
- Modos de prueba y conmutación manual entre LNAs
Sistema y Compatibilidad
- Comunicaciones: Puerto Ethernet RJ45
- Alarmas: Contactos Form-C
- SNMP: Compatible con SNMP v3.0 Trap Messaging
- Alimentación: 90-240 VAC @ 50/60 Hz o -48 VDC
- Temperatura de operación: 0°C a 50°C (unidad base)
- Montaje: Estándar EIA 19 Rack Mounting
- Dimensiones: 1 RU x 19 x 14 / Peso: 9 lbs
Preselector Opcional
Filtro de banda pasante TEM de pendiente abrupta en la caja de torre, aumentado por un filtro cerámico en la unidad base para proporcionar una ventana de sistema selectiva de 32 MHz.
89-83F-03-03
792-806 MHz, 3 MHz Ancho de Banda
89-83F-03-06
792-806 MHz, 6 MHz Ancho de Banda
89-83F-03-09
792-806 MHz, 9 MHz Ancho de Banda
89-83F-03-14
792-806 MHz, 14 MHz Ancho de Banda
89-86A-03-03
806-824 MHz, 3 MHz Ancho de Banda
89-86A-03-05
806-824 MHz, 5 MHz Ancho de Banda
89-86A-03-10
806-824 MHz, 10 MHz Ancho de Banda
89-86A-03-15
806-824 MHz, 15 MHz Ancho de Banda
89-86A-03-18
Recepción Multicoupler, Kit de expansión de 8 puertos
