Descripcion
Características Generales
- Rango de Frecuencia: 455-512 MHz
- Ganancia: 17 dB (ajustable en fábrica)
- Número de Cavidades: 4 de 4 de diámetro
- Ancho de Banda: 2 MHz
- Atenuación: 35 dB a ± 10 MHz
- Conectores: N Hembra
Características Técnicas
- Figura de Ruido: 0.8 dB (típico)
- Intercepto de 3er Orden: +40 dB (típico)
- VSWR: 1.3:1
- Protección contra Rayos: Supresor de impulsos (Polyphaser)
- Tensión de Alimentación: +15 VDC / 280 mA (+12 VDC opcional)
- Temperatura de Operación: -40°C a +70°C
Especificaciones Mecánicas
- Dimensiones: 20 x 16 x 11.5 pulgadas (50.8 x 40.6 x 29.2 cm)
- Peso: 39 lbs (17.7 kg)
- Acabado: NEMA 4 - Gris (polvo poliéster)
Fuente de Alimentación
- Modelo: TTBS-4586 o Multiacoplador con -TT
- Alimentación: DC acoplamiento y desacoplamiento
- Protección: Contra sobretensión y voltaje inverso
Diseño
- Configuración: Dos dispositivos PHEMT en configuración híbrida redundante
- Fiabilidad: Falla de un dispositivo causa reducción de 6 dB en ganancia
- Protección: Impedancia estable bajo fallos
- Circuito: Bajo nivel de pérdida para mejor figura de ruido
Aplicaciones

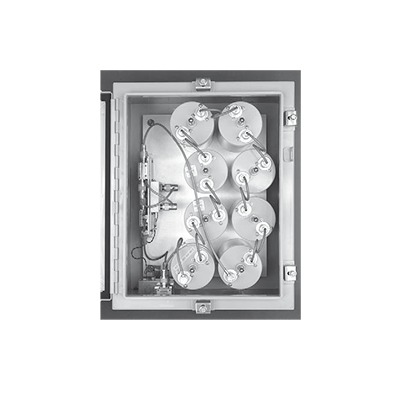

El amplificador de punta de torre está diseñado para recuperar señales de bajo nivel desde líneas de transmisión largas o con alta pérdida y optimizar el rendimiento del sistema. Permite operación de una sola ventana o multi-ventana en las bandas de recepción de 450-512 MHz.
El sistema de preselección de filtros incorpora tecnologías de línea de transmisión, cavidad y multi-ventana para ofrecer un rendimiento óptimo en entornos RF adversos.
*Consultar por disponibilidad y tiempo de entrega.
