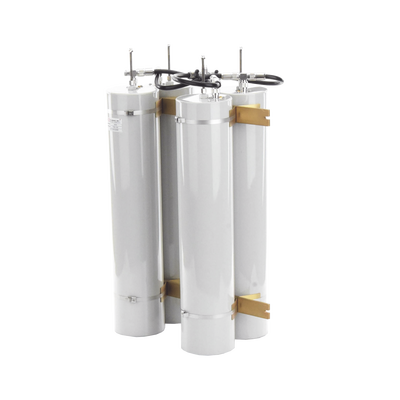

Descripcion
Características Principales
- Rango de frecuencia: 148-174 MHz
- Potencia máxima soportada: 350 W
- 4 cavidades de 5 pulgadas de diámetro
- Aislamiento de 77 dB a 600 kHz
- Dimensiones: 711x483x280mm
- Peso: 8.6kg
Especificaciones Eléctricas
- Rango de sintonización: 144-174 MHz
- Separación TX-RX (mín.): 600 kHz
- Potencia máxima de entrada: 350 watts
- VSWR (máx.): 1.5:1
- Pérdida por inserción (TX/RX a ant.): 1.5 dB
- Aislamiento RX en frecuencia TX: 77 dB a 600 kHz
- Supresión de ruido TX en frecuencia RX: 77 dB a 600 kHz
- Rango de temperatura: -30°C a +70°C
Especificaciones Mecánicas
- Cantidad de cavidades: 4 (5 de diámetro)
- Dimensiones (Alto x Ancho x Fondo): 711 x 483 x 280 mm
- Dimensiones incluyendo sintonizador: 28 x 19 x 11 pulgadas (71.1 x 48 x 28 cm)
- Montaje: En rack de 19 o montaje en pared
- Conectores: N hembra o UHF hembra (opcional)
- Acabado: Esmalte acrílico
- Peso: 19 lb (8.6 kg)
Características Constructivas
- Placas superiores de aluminio totalmente soldadas al conductor exterior de aluminio
- Sintonizadores plateados, contactos de berilio-cobre y varillas de Invar roscadas
- Mecanismo de bloqueo positivo para ajustes precisos
- Cavidades sintonizables mediante rotación de varillas de Invar
- Todas las conexiones accesibles desde la parte superior del gabinete
Aplicaciones
- Sistemas con espaciado de frecuencias muy cercano
- Operación simultánea de transmisor y receptor en una antena común
- Supresión de radiación de espurios del transmisor
- Protección del receptor contra señales no deseadas
Información Adicional
- Diseñado para transmisores y receptores con espaciado de frecuencia de 600 kHz o más
- Construcción robusta de cavidades de 5 de diámetro
- Permite ajustes de selectividad y pérdida por inserción mediante rotación de bucles calibrados
- Los duplexers se envían sintonizados y probados con las frecuencias especificadas por el cliente
