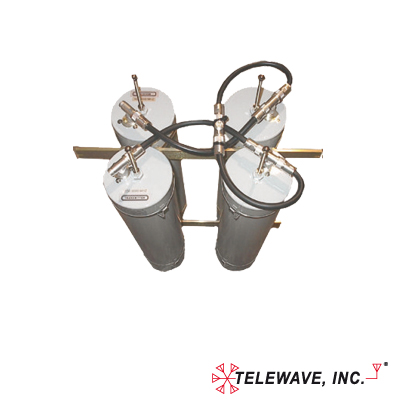

Descripcion
Características Principales
- Rango de Frecuencia: 118-148 MHz
- Cavidades: 4 (5 Diámetro x 30 L)
- Separación TX-RX (Min.): 600 kHz
- Pérdida por Inserción: 1.5 dB
- Aislamiento: 77 dB (@ 600 kHz)
- VSWR (max.): 1.5:1
- Potencia: 350 W
Especificaciones Mecánicas
- Dimensiones (Alto x Ancho x Fondo): 864 x 483 x 280 mm
- Peso: 10.4 kg
- Montaje: 19 Rack o montaje en pared
- Conectores: N o UHF hembra (opcional)
- Acabado: Esmalte acrílico
Especificaciones Eléctricas
- Rango de Ajuste: 118-148 MHz
- Potencia Máxima: 350 W
- VSWR (máx.): 1.5:1
- Pérdida por Inserción: 1.5 dB
- Aislamiento RX en Frecuencia TX: 77 dB @ 600 kHz
- Supresión de Ruido TX en Frecuencia RX: 77 dB @ 600 kHz
- Rango de Temperatura: -30°C a +70°C
Diseño y Construcción
- Placas superiores de aluminio de ¼ completamente soldadas al conductor externo
- Sintonizadores plateados
- Contactos de berilio-cobre con resorte de dedo
- Varillas de Invar roscadas para máxima estabilidad térmica
- Mecanismo de bloqueo positivo de 5
Aplicaciones
Diseñado para sistemas con espaciado de frecuencia de 600 kHz o más. Ideal para permitir la operación simultánea de un transmisor y receptor en una antena común, con rechazo de ruido del transmisor para fácil ajuste en campo.
Ofrece protección excelente al receptor, con selectividad y pérdida por inserción ajustables mediante rotación de los bucles de conexión calibrados.
Opciones Disponibles
- TBC-40: Gabinete interior opcional
Nota: Especifique el número de modelo y las frecuencias exactas de transmisor y receptor al ordenar.
