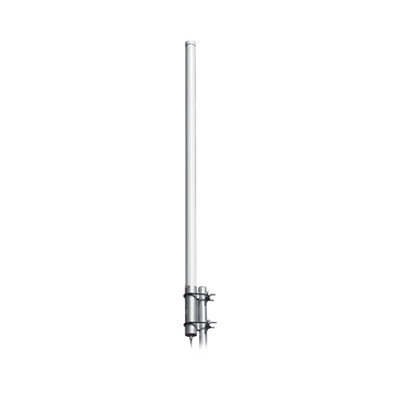

Antena Colineal de Fibra de Vidrio, Omnidireccional de Banda Aérea para Base, 118-138 MHz, 18 MHz de Ancho de Banda, Ganancia de 2.5 dBd, 500 Watt, N Hembra.

Construcción y Materiales

• Elementos fabricados en latón y cobre soldados
• Proporciona ruta DC a tierra y previene intermodulación interna
• Radome Cool Blue con protección contra gases corrosivos, radiación UV, hielo, lluvia ácida y abrasión
• Clasificación de protección IP24
• Construcción resistente para ambientes marinos o zonas costeras

Instrucciones de Montaje

1. Los orificios de montaje soldados deben colocarse contra la estructura de soporte cuando se usan los abrazaderas suministradas. Al usar otro tipo de abrazaderas, los orificios de montaje deben orientarse hacia un lado, sin contacto con el soporte.
2. Aplicar compuesto anti-agarrotamiento en los extremos de cada tornillo U. Colocar una abrazadera parcialmente ensamblada sobre la parte superior del mástil. Insertar la base de la antena a través de la abrazadera hasta alinearla con el punto de sujeción superior. Apretar las tuercas hexagonales y alinear la antena hasta que quede vertical.
3. Fijar y asegurar la abrazadera inferior con las tuercas hexagonales y arandelas suministradas, para proporcionar presión adecuada a la estructura de soporte y base de la antena.
4. Conectar el cable RF terminado con conector Tipo-N o 7-16 DIN según sea necesario al conector de entrada de la antena. Asegurar todos los cables con ataduras resistentes a UV.
5. Asegurarse de sellar adecuadamente el conector de entrada con cinta impermeable u otro material sellante. Consultar Telewave TWDS-0502 para método recomendado de sellado.
