Descripcion

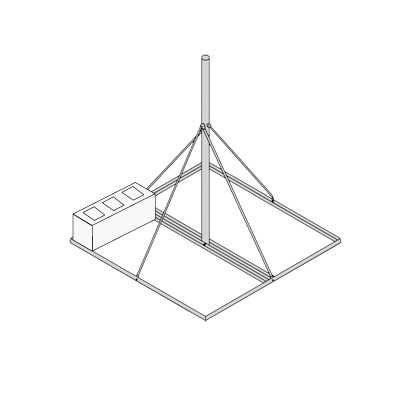

Descripción General
- Montaje no penetrante para techo
- Mástil pregalvanizado para protección contra corrosión
- Diseño ligero y fácil envío por UPS
- Altura de mástil: 1.5 m (5.0)
- Diámetro del mástil: 1.25 OD
Características Técnicas
- Diámetro del mástil: 1.25 OD
- Grosor del tubo: 16 GA
- Altura del mástil: 5.0 (1.5 m)
- Requiere lastre para estabilidad
- Recomendado para instalaciones en techo
Requisitos de Lastre
Requisitos de lastre para FRM125:
| Velocidad (MPH) | Ballast (lbs) | Carga (lbs) |
|---|---|---|
| 100 | 140 | 135 |
| 120 | 198 | 188 |
| 140 | 242 | 222 |
| 160 | 280 | 269 |
Recomendaciones de Instalación
- Considerar el uso de FRMMAT (1/8 espesor) o FRMPAD (3/8 espesor) para protección entre el montaje y el techo
- Recomendado usar el kit de cable de seguridad SCK150 (3/8 x 150)
- Verificar requisitos de lastre según velocidad del viento en la zona
- Verificar normativas locales de instalación
Especificaciones de Viento
- Vmax: Velocidad del viento efectiva basada en resistencia o vuelco
- Vs: Velocidad del viento efectiva que resulta en deslizamiento sobre superficie plana con coeficiente de fricción de 0.50
Compatibilidad
- Compatibilidad con mástiles de 1.25 OD
- Altura de mástil: 5.0 (1.5 m)
- Material: Tubo de acero calibre 16
Opciones de Compra
- FRM125: Montaje completo
- FRMMAT (opcional): Alfombrilla de protección de 1/8
- FRMPAD (opcional): Almohadilla de protección de 3/8
- SCK150 (opcional): Kit de cable de seguridad 3/8 x 150
Notas de Diseño
- Las velocidades en paréntesis aplican cuando la resistencia del mástil FRM125 gobierna
- Diseño optimizado para resistencia a la corrosión
- Base cuadrada de 3 x 3
- Distancia entre bloques: 16 nominales
Para consultas técnicas o soporte de ingeniería, contactar a SYSCOM TOWERS o visitar www.rohnnet.com
