Descripción General

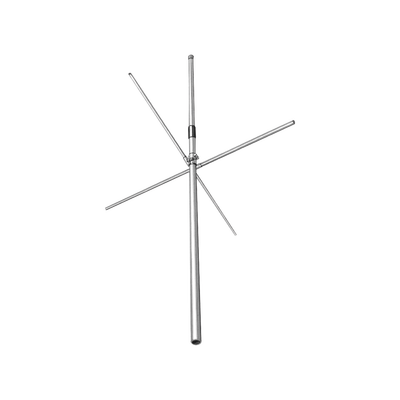

Antena omnidireccional con plano de tierra, diseñada para aplicaciones en banda aérea. Ganancia nominal de 2.5 dBd (4.6 dBi) y ancho de banda ajustable entre 1.6-2.1%. Fabricada para ofrecer una solución económica y versátil con fácil ajuste de frecuencia en campo.
- Frecuencia ajustable dentro del rango especificado
- Patrón de radiación omnidireccional con 2.5 dBd de ganancia
- Diseño liviano con fácil ensamblaje e instalación
- Compatible con montaje estándar mediante abrazadera Clamp135
Especificaciones Eléctricas
- Rango de Frecuencia: 118-138 MHz
- Conector: N Macho
- Ganancia (nominal): 2.5 dBd (4.6 dBi)
- Ancho de Banda: 1.6-2.1%
- Impedancia: 50 Ohm
- VSWR (máx.): 1.5:1
- Polarización: Vertical
- Patrón de Radiación: Omnidireccional
- Ancho de Haz Vertical (típico): 40º
- Potencia de Entrada (máx.): 250 Watt
- Protección contra Rayos: Aterrizado en DC
Especificaciones Mecánicas
- Altura x Diámetro (máx.): 3.25 m x 3.81 cm
- Peso (antena + abrazaderas): 6.356 kg
- Herraje para Montaje (Incluido): Clamp135
- Diámetro Base: 1.5 (38 mm)
- Peso de Envío: 6.81 kg
- Dimensiones de Envío: 1854x127x152 mm
Especificaciones Ambientales
- Rango de Temperatura: -40 a +60°C (-40 a +140°F)
- Carga de Viento (sin hielo): 201 km/h
- Carga de Viento (con hielo 1/2): 137 km/h
- Área de Carga de Viento (equivalente plano): 0.11 m²
- Área de Carga de Viento (con hielo 1/2): 0.21 m²
Aplicaciones
- Sistemas de comunicación aérea en la banda 118-138 MHz
- Servicios de radio troncales y sistemas arrendados
- Sistemas de comunicación donde se requiere ajuste rápido de frecuencia
- Aplicaciones donde se requiere reutilización o reventa de antenas
Nota: La antena está disponible opcionalmente con conector N-Hembra como modelo SG217-SF1SNF.
Nota: Especificar la frecuencia central al momento de realizar el pedido.
