Descripcion

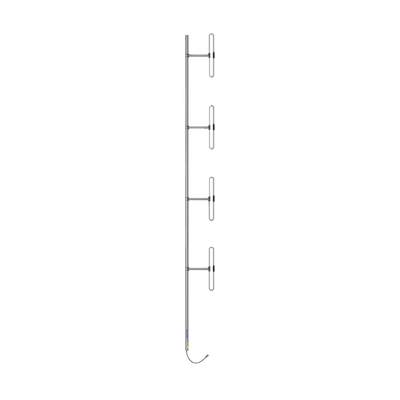

Características Generales
- Frecuencia: 118-138 MHz
- Configuración: 4 dipolos
- Ganancia: 8.5 dBd (10.6 dBi)
- Potencia: 300 Watts
- Polarización: Vertical
- Conector: N Macho
- Patrón de Radiación: Offset
- Inclinación: Opcional (0°, 2°, 4°, 6° u 8°)
Aplicaciones
- Aviación civil (118-138 MHz)
- Redes privadas móviles
- Seguridad pública
- Redes de transporte
- Instalaciones de montaje en techo o lateral
Especificaciones Eléctricas
- VSWR (máx): 1.5:1
- Impedancia: 50 Ω
- Ancho de haz horizontal: 210°
- Ancho de haz vertical: 17°
- Potencia promedio: 300 W
- Puesta a tierra: Todas las partes metálicas
Especificaciones Mecánicas
- Ancho: 25.2 (640 mm)
- Profundidad: 5 (127 mm)
- Altura: 240 (6096 mm)
- Diámetro tubo base: 2.38 (60 mm)
- Material: Aluminio (elementos radiantes y tubo base)
- Peso: 61 lbs (27.69 kg)
- Peso envío: 82 lbs (37.23 kg)
- Dimensiones envío: 256 x 28 x 6 (6502 x 711 x 152 mm)
Especificaciones Ambientales
- Rango temperatura: -40°F a +140°F (-40°C a +60°C)
- Carga viento (sin hielo): 125 mph (201 km/h)
- Carga viento (con hielo): 90 mph (145 km/h)
- Deflexión punta: 2.9° a 100 mph
- Fuerza lateral: 155 lbs (689.4 N) a 100 mph
- Momento torsional: 91 ft-lbs (122.9 Nm) a 100 mph
- Momento flector: 785 ft-lbs (1059.8 Nm) a 100 mph
Opciones de Montaje
- Montaje en techo
- Montaje lateral
- Soportes disponibles:
- Clamp005
- Clamp015
- Clamp130
- Kit de montaje lateral (para torres rectas):
- SMK-125-A3
- SMK-125-A7
Información Adicional
- Cable de conexión: Terminación con cable de 1 pie
- Construcción: Diseño robusto para aplicaciones exigentes
- Compatibilidad: Diseñada para aplicaciones de seguridad pública y comunicaciones críticas
- Notas: El modelo puede no parecer exactamente como se muestra
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
