Descripcion

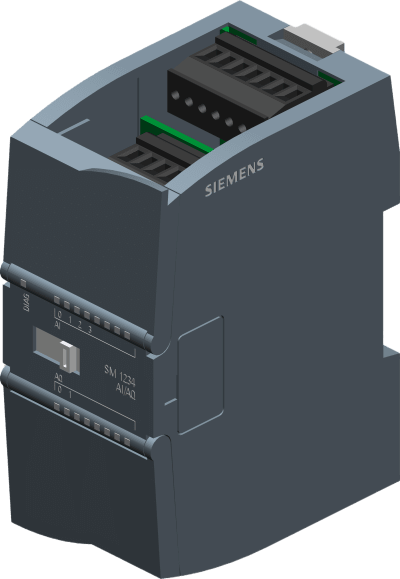

Siemens modelo: 6ES7234-4HE32-0XB0
El módulo analógico SM 1234 para sistemas SIMATIC S7-1200 ofrece 4 entradas analógicas configurables y 2 salidas analógicas con alta resolución. Diseñado para aplicaciones industriales exigentes, soporta entradas de voltaje (±10V, ±5V, ±2.5V) y corriente (0-20mA, 4-20mA) con resolución de 13 bits para entradas y 14 bits para salidas. Incluye funciones avanzadas de diagnóstico como monitoreo de voltaje de alimentación, detección de ruptura de cables y protección contra cortocircuitos. Certificado para uso en ambientes industriales con aprobaciones CE, UL, CSA, FM y aplicaciones marítimas.
Características Generales
- Tipo de Producto: SM 1234, AI 4x13 bit/AQ 2x14 bit
- Voltaje de Alimentación: 24 V DC
- Consumo de Corriente: 60 mA (típico)
- Consumo del Bus: 80 mA desde bus 5V DC
- Pérdida de Potencia: 2 W (típico)
- Grado de Protección: IP20
- Material de la Carcasa: Plástico
- Conector Frontal Requerido: Sí
- Número de Entradas: 4 (corriente o voltaje diferencial)
- Voltaje Máximo Permisible: 35 V
- Corriente Máxima Permisible: 40 mA
- Tiempo de Ciclo Máximo: 625 µs
- Rangos de Voltaje: ±10V, ±5V, ±2.5V
- Rangos de Corriente: 4-20 mA, 0-20 mA
- Resistencia de Entrada Voltaje: ≥9 MOhm
- Resistencia de Entrada Corriente: 280 Ω
- Resolución Máxima: 12 bit + signo
- Principio de Medición: Diferencial
- Supresión de Interferencia: 40 dB, DC a 60 V para 50/60 Hz
- Suavizado de Valores: Parameterizable (None, Low, Medium, High)
- Número de Salidas: 2 (corriente o voltaje)
- Rangos de Voltaje: -10V a +10V
- Rangos de Corriente: 0-20 mA, 4-20 mA
- Impedancia de Carga Mínima: 1 000 Ω (voltaje)
- Impedancia de Carga Máxima: 600 Ω (corriente)
- Resolución Voltaje: 14 bit
- Resolución Corriente: 13 bit
- Error de Temperatura Entrada: 25°C ±0.1%, 55°C ±0.2%
- Error de Temperatura Salida: 25°C ±0.3%, 55°C ±0.6%
- Error Límite Básico Entrada: ±0.1%
- Error Límite Básico Salida: ±0.3%
- Voltaje de Modo Común Máximo: 12 V
- Alarmas de Diagnóstico: Sí
- Función de Diagnóstico: Sí
- Monitoreo de Voltaje: Sí
- Detección de Ruptura de Cable: Sí
- Protección contra Cortocircuito: Sí
- LEDs de Estado Entradas: Sí
- LEDs de Estado Salidas: Sí
- LED de Mantenimiento: Sí
- Alimentación: 24 V DC
- Dimensiones: 45 x 100 x 75 mm (An x Al x Pr)
- Peso: 220 g
- Temp. Operación: -20°C a 60°C (horizontal), -20°C a 50°C (vertical)
- Temp. Almacenamiento: -40°C a 70°C
- Humedad Relativa: 95% a 25°C sin condensación
- Presión Operación: 795 hPa a 1080 hPa
- Longitud Cable: 100 m máximo (apantallado, par trenzado)
- CE Mark
- CSA Approval
- UL Approval
- cULus
- FM Approval
- RCM (C-TICK)
- KC Approval
- Marine Approval
- Environmental Product Declaration
Información Ambiental
- Potencial de Calentamiento Global: 43.1 kg CO2 eq
- Durante Producción: 7.62 kg CO2 eq
- Durante Operación: 36 kg CO2 eq
- Fin de Ciclo de Vida: -0.544 kg CO2 eq
