Descripcion

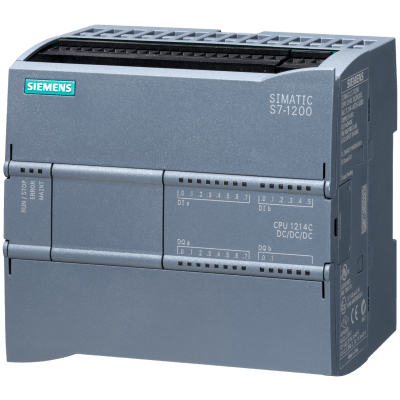

SIEMENS modelo: 6ES7214-1AG40-0XB0
El CPU 1214C es una unidad de procesamiento compacta de la serie SIMATIC S7-1200 diseñada para aplicaciones de automatización industrial. Esta CPU cuenta con 14 entradas digitales de 24V DC, 10 salidas digitales de 24V DC y 2 entradas analógicas de 0-10V DC integradas. Dispone de 150 KB de memoria de trabajo y 4 MB de memoria de carga, soportando programación en LAD, FBD y SCL. La interfaz PROFINET integrada permite comunicación como controlador o dispositivo IO, soportando protocolos abiertos como TCP/IP, ISO-on-TCP y UDP. Incluye funciones avanzadas como contadores de alta velocidad hasta 100 kHz, posicionamiento controlado para hasta 8 ejes, y servidor OPC UA con autenticación y seguridad integradas.
Características Generales
- Tipo: CPU Compacta S7-1200
- Firmware: V4.7
- Engineering: STEP 7 V20 o superior
- Alimentación: DC 20.4-28.8 V DC
- Protección Polaridad Inversa: Sí
- Consumo Corriente: 500 mA (solo CPU), 1500 mA (máx. con módulos)
- Corriente de Arranque: 12 A a 28.8 V
- Pérdida de Potencia: 12 W típico
- Grado de Protección: IP20
- Peso: 415 g
- Dimensiones: 110 x 100 x 75 mm (A x H x P)
- Memoria Trabajo: 150 KB integrada
- Memoria Carga: 4 MB integrada
- Tarjeta Memoria: SIMATIC Memory Card
- Backup: Sí, sin batería
- Tiempo Bit Operations: 0.08 µs/instrucción
- Tiempo Word Operations: 1.7 µs/instrucción
- Tiempo Floating Point: 2.3 µs/instrucción
- Bloques Máximos: Ilimitado (solo limitado por RAM)
- Datos Retentivos: 14 KB máximo
- Flags: 8 KB máximo
- Datos Locales: 16 KB por clase prioridad
- Entradas Digitales: 14 integradas
- Entradas HSC: 6 para funciones tecnológicas
- Voltaje Entrada: 24V DC nominal
- Señal 0: ≤5V DC a 1 mA
- Señal 1: ≥15V DC a 2.5 mA
- Retardo Entrada: 0.1-20.0 µs parametrizable
- Salidas Digitales: 10 integradas
- Salidas High-Speed: 4 (100 kHz PTO)
- Corriente Salida: 0.5 A por salida
- Retardo Salida: 1 µs (0→1), 5 µs (1→0)
- Frecuencia Pulso: 100 kHz máximo
- Entradas Analógicas: 2 integradas
- Rango Voltaje: 0 a +10V
- Resistencia Entrada: ≥100k ohmios
- Resolución: 10 bits con sobre-rango
- Tiempo Conversión: 625 µs por canal
- Interface: PROFINET integrado
- Puertos: 1 RJ45 Ethernet
- Protocolos: PROFINET IO, TCP/IP, ISO-on-TCP, UDP
- Web Server: Sí con websites personalizables
- OPC UA Server: Sí (licencia requerida)
- MODBUS: Soportado
- Contadores: 6 contadores
- Frecuencia Contaje: 100 kHz máximo
- Medición Frecuencia: Sí
- Posicionamiento Controlado: Sí (hasta 8 ejes)
- Ejes Pulse-Direction: 4 con salidas integradas
- Controlador PID: Sí
- Entradas Alarma: 4
- Salidas Pulso: 4
- Reloj Tiempo Real: Sí
- Backup Tiempo: 480 h típico
- Desviación Reloj: ±60 s/mes a 25°C
- Conexiones PG: 4 reservadas / 4 máximo
- Conexiones HMI: 12 reservadas / 18 máximo
- Conexiones S7: 8 reservadas / 14 máximo
- Conexiones Open User: 8 reservadas / 14 máximo
- Conexiones Web: 2 reservadas / 30 máximo
- Conexiones OPC UA: 0 reservadas / 10 máximo
- Conexiones Totales: 34 reservadas / 68 máximo
- IO Devices PROFINET: 16 máximo
- Shared Device: Sí (hasta 2 controladores)
- S7 Routing: Sí
- Autonegotiation: Sí
- Temperatura Operación: -20°C a 60°C (horizontal)
- Temperatura Operación Vertical: -20°C a 50°C
- Humedad Relativa: 95% sin condensación
- Altitud Instalación: -1000 m a 5000 m
- Vibraciones: 2 g (montaje pared), 1 g (riel DIN)
- Protección Know-How: Sí con password
- Usuarios: 42 usuarios máximo
- Grupos: 14 grupos máximo
- Roles: 20 roles máximo
- Certificaciones: CE, UL, cULus, FM, RCM, KC, Marine
- Declaración Ambiental: Sí tipo II ISO 14021
