Descripcion

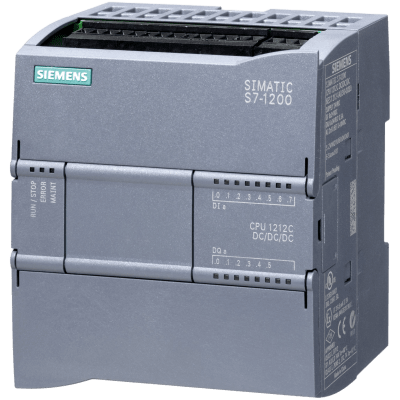

Siemens modelo: 6ES7212-1AE40-0XB0
El CPU 1212C de la serie SIMATIC S7-1200 es un controlador lógico programable compacto con arquitectura DC/DC/DC diseñado para aplicaciones de automatización industrial. Integra 8 entradas digitales de 24V DC, 6 salidas digitales de 24V DC y 2 entradas analógicas de 0-10V DC. Cuenta con 100 KB de memoria de trabajo y 2 MB de memoria de carga, soportando comunicación PROFINET IO como controlador y dispositivo. Incluye funcionalidades avanzadas como servidor OPC UA, 4 salidas de pulso de alta frecuencia hasta 100 kHz, 6 contadores de alta velocidad y controlador PID integrado. Ideal para aplicaciones de control de movimiento, procesos industriales y sistemas de automatización distribuida.
Características Generales
- Tipo de Producto: CPU 1212C DC/DC/DC
- Versión de Firmware: V4.7
- Entradas Digitales: 8 DI 24V DC
- Salidas Digitales: 6 DO 24V DC
- Entradas Analógicas: 2 AI 0-10V DC
- Memoria de Trabajo: 100 KB
- Memoria de Carga: 2 MB integrada
- Interfaz Principal: PROFINET
- Programación: STEP 7 V20 o superior
- Grado de Protección: IP20
- Tiempo Operaciones Bit: 0.08 µs/instrucción
- Tiempo Operaciones Word: 1.7 µs/instrucción
- Tiempo Aritmética Punto Flotante: 2.3 µs/instrucción
- Número Máximo de Bloques: Ilimitado (hasta 65535)
- Datos Retentivos: 14 KB máximo
- Memoria Flags: 4 KB
- Datos Locales por Clase: 16 KB
- Imagen de Proceso Ajustable: 1 KB inputs/outputs
- Entradas Digitales: 8 (6 para HSC hasta 100 kHz)
- Voltaje Entrada 0: 5 V DC at 1 mA
- Voltaje Entrada 1: 15 V DC at 2.5 mA
- Retardo Entrada Ajustable: 0.1 a 20.0 µs/ms
- Salidas Digitales: 6 (4 PTO 100 kHz)
- Corriente Salida: 0.5 A máximo
- Retardo Salida 0-1: 1 µs máximo
- Retardo Salida 1-0: 5 µs máximo
- Entradas Analógicas: 2 (0-10V, 10 bits)
- Tiempo Conversión Analógica: 625 µs/canal
- Interfaz: PROFINET (1 puerto RJ45)
- Velocidad Transmisión: 100 Mbit/s
- PROFINET IO Controller/Device: Sí
- IO Devices Máximos: 16
- OPC UA Server: Sí (licencia requerida)
- Sesiones OPC UA: 10 máximo
- Protocolos: TCP/IP, ISO-on-TCP, UDP
- Web Server: Sí con websites personalizadas
- MODBUS: Soportado
- Conexiones Totales: 68 máximo
- Contadores: 6 (hasta 100 kHz)
- Medición Frecuencia: Sí
- Posicionamiento Controlado: Sí (8 ejes máximo)
- Salidas Pulso: 4 (100 kHz pulse-direction)
- Controlador PID: Integrado
- Entradas Alarma: 4
- Reloj Tiempo Real: Sí (480h backup)
- Precisión Reloj: ±60 s/mes a 25°C
- Diagnostic Buffer: Presente
- Traces Configurables: 2 (512 KB cada una)
- Alimentación: 24V DC (20.4-28.8V)
- Consumo Corriente: 400 mA (CPU), 1200 mA (máx.)
- Corriente Inrush: 12 A máximo
- Pérdida Potencia: 9 W típico
- Dimensiones: 90 x 100 x 75 mm
- Peso: 370 g aproximado
- Temp. Operación: -20°C a 60°C (horizontal)
- Temp. Almacenamiento: -40°C a 70°C
- Humedad: 95% máximo sin condensación
- Altitud Operación: -1000 m a 5000 m
- Protección Inversión Polaridad: Sí
- Protección Know-How: Sí con password
- Protección Copia: Sí
- Protección Bloques: Sí
- Administración Usuarios: 42 usuarios, 14 grupos
- Niveles Protección: Write, Read/Write, Complete
- EMC ESD: 8 kV aire, 6 kV contacto
- EMC Surge: Sí en líneas alimentación
- EMC RF: Sí según IEC 61000-4-6
- Emisión Radio: Clase A (industrial), Clase B (residencial)
- CE Mark: Sí
- UL Approval: Sí
- cULus: Sí
- FM Approval: Sí
- RCM: Sí
- KC Approval: Sí
- ATEX: Sí para ubicaciones peligrosas
- IECEx: Sí
- Marine Approval: Sí (DNV, LRS, RINA, RMRS, CCS, KR)
- EPD Ambiental: Sí tipo II ISO 14021
- Software: STEP 7 V20 o superior
- Lenguajes: LAD, FBD, SCL
- Monitoreo Ciclo: Ajustable
- Status/Control: Sí (variables, forcing)
- Forzado: Sí
- Módulos por Sistema: 3 CM, 1 SB, 2 SM
- Huella Carbono: 76.4 kg CO2 eq total
- Producción CO2: 13.8 kg CO2 eq
- Operación CO2: 63.4 kg CO2 eq
- Fin Vida CO2: -0.89 kg CO2 eq
Clasificaciones
- eClass 14: 27-24-22-07
- eClass 12: 27-24-22-07
- eClass 9.1: 27-24-22-07
- eClass 9: 27-24-22-07
- eClass 8: 27-24-22-07
- eClass 7.1: 27-24-22-07
- eClass 6: 27-24-22-07
- ETIM: EC000236 (versiones 7-10)
- IDEA: 3565
- UNSPSC: 32-15-17-05
