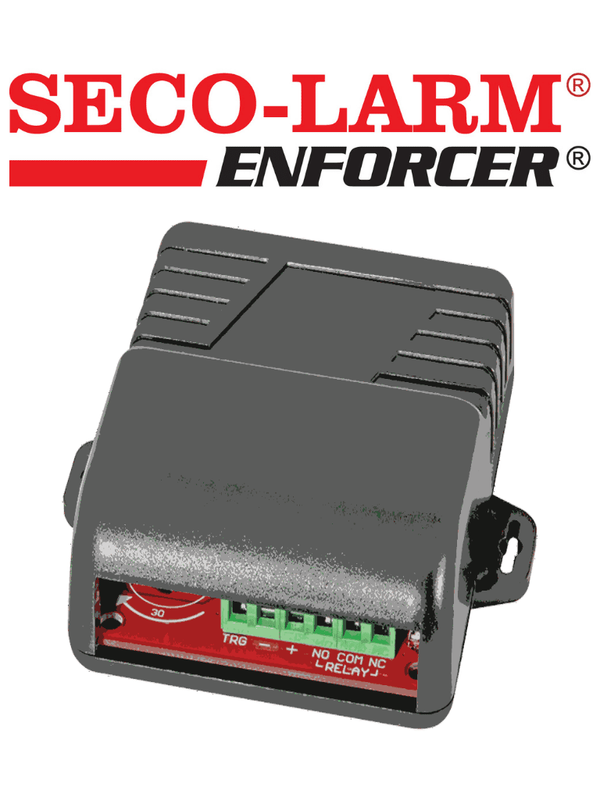

SA025Q - Temporizador programable multipropósito con estuche protector

Descripción

El modelo SA-025Q es el temporizador programable de multiuso con carcasa protectora es adecuado para su uso con una gama amplia de productos de control de acceso y seguridad programada, tales como cierres de puertas eléctricas, sirenas o campanas. Interruptores DIP para la programación y detección automática de voltaje de entrada para instalación fácil.

Caracteristicas:

• El temporizador se puede configurar de 1 segundo a 60 minutos.
• Puede activarse mediante una senal de entrada de disparo N.O. positiva (+) o un dispositivo de disparo N.C. negativo (-) o encendiendo la unidad
• El relé se puede programar para activarse al inicio o al final del ciclo de temporización
• El relé también se puede configurar para que se active durante un segundo al final del ciclo de tiempo
• El relé se puede programar para que parpadee o esté encendido fijo
• Función de reinicio incorporada para reiniciar manualmente el ciclo de tiempo
• Relé Forma-C, contacto nominal 10A@24VDC/250VAC
• El LED indica que el relé está energizado
• Funcionamiento con 12~24VDC (detección automática)
• Consumo de corriente Menos de 1 mA (en espera) o 40 mA (relé activado)
• Funciones programadas a través de interruptores DIP: sin puentes para cortar

Información General

Ejemplo de aplicación

En esta aplicación, el SA-025Q está conectado a una cerradura eléctrica (SD-995C) y a un contacto N.O. o interruptor. Las salidas se programan a traves de los interruptores DIP para una activación momentáneo sin retardo.

Especificaciones técnicas

• Voltaje de operación: 1224 VDC (detección automática).
• Consumo de corriente:
• Activo: 40 mA a 12 VDC, 80 mA a 24 VDC.
• En espera (Standby): <1 mA a 12 VDC, <10 mA a 24 VDC.
• Contacto de relevador: 1 contacto tipo Form C (NO/NC/COM), 10 A a 24 VDC / 250 VAC.
• Indicador LED: 1 LED que indica cuando el relevador está activado.
• Humedad de operación: 5 % a 95 % sin condensación.
• Temperatura de operación: -40 °F a 185 °F (-40 °C a 85 °C).
• Dimensiones: 2-11/16 × 3-1/4 × 1-1/16 pulgadas (68 × 83 × 27.5 mm).
• Peso: 3.2 oz (93 g).
