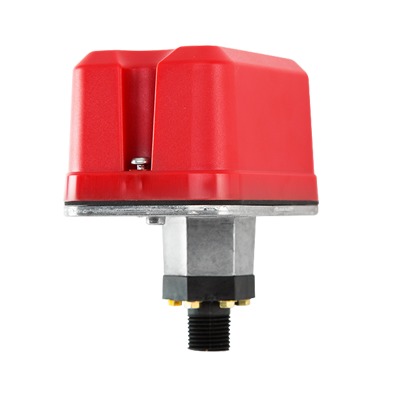

Descripcion
Características Principales
- Clasificación NEMA 4
- Ajuste de nivel de sensibilidad de 10 a 200 PSI
- Diafragma reforzado resistente a los picos de presión
- Dos contactos tipo SPDT
Especificaciones Físicas
- Dimensiones: 130 x 84 x 108 mm (5.120 H × 3.325 W × 4.250 L)
- Conexión de presión: Rosca macho ½ NPT
- Peso: 1.2 lbs (0.54 Kg)
- Encapsulado: UL 4x, NEMA 4 para uso interior y exterior
- Conexiones eléctricas: Dos entradas de conducto proporcionadas
Especificaciones de Operación
- Presión máxima de operación: 300 psi
- Rango de ajuste: 10 a 200 psi
- Rango de temperatura: -40°F a 160°F (-40°C a 71°C)
- Diferencial: Aproximadamente 3 psi a 10 psi, 9 psi a 200 psi
- Tensión de contacto: 10.0 A, ½ HP @ 125/250 VAC; 2.5 A @ 6/12/24 VDC
Ajustes de Fábrica
- EPS120-1 opera a 105 psi a presión decreciente
- EPS120-2 opera a 125 psi a presión creciente y 105 psi a presión decreciente
Aplicaciones
- Sistemas de rociadores NFPA 13
- Ocupaciones residenciales hasta 4 pisos NFPA 13R
- Sistemas residenciales de 1 o 2 familias NFPA 13D
- Código nacional de alarmas contra incendios NFPA 72
Garantía
- 3 años
Conexión Eléctrica
- Un conjunto SPDT (Forma C) para EPS120-1
- Dos conjuntos SPDT (Forma C) para EPS120-2
- Proporciona tornillo de tierra para conexión a tierra eléctrica
Certificaciones
- Listado por Underwriters Laboratories, Inc.
- Aprobado por Factory Mutual
- Listado por Underwriters Laboratories of Canada, Inc.
Conexión Mecánica
- Proporciona 1 tipo knockout y 1 orificio abierto para conexión de conducto ½
- Cubre con tornillos resistentes a la manipulación
- Conexión de presión de ½ NPT macho
Funcionamiento
- Diseñado para supervisar la presión del sistema de aire en tuberías o tanques de presión
- También supervisa la presión de agua o aire en suministros de válvulas de control automático de agua
Instalación
- Debe instalarse en el sistema de rociadores según se muestra en los planos
- Conexión a la línea de suministro de aire en el lado del sistema de cualquier válvula de cierre
Ajuste
- Rueda de ajuste de presión sin necesidad de herramientas especiales
- El ajuste no afecta la sincronización del interruptor en el EPS120-2
