Descripcion
Características principales

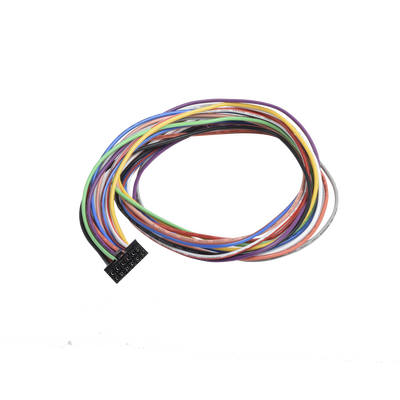

- Compatible con modelos TCO4, PRO4 y PRO43G
- Arnés de 12 pines, longitud de 1 metro
- Cable calibre 20 para soportar voltaje de 32V
- Rango de temperatura: -35 a +70°C
- Entradas y salidas para múltiples conexiones
Especificaciones eléctricas
- Voltaje: Hasta 32V DC
- Fusible: Tipo ATO, 1A
- Sección del cable: 0.5 mm² (20 AWG)
Especificaciones físicas
- Longitud: 1 metro
- Conector: 12 pines
Especificaciones ambientales
- Rango de temperatura: -35 a +70°C
Compatibilidad
- FM-Tco4 HCV
- FM-Pro4
- FM-Eco4
- FM-Eco4 S
- FM-Eco4 light
- FM-Eco4 light S
Configuración de pines
| Pin | Color | Función |
|---|---|---|
| 1 | Negro | Tierra |
| 2 | Rojo | Alimentación |
| 3 | Verde/Amarillo | 1-Wire data |
| 4 | Blanco/Rojo | 1-Wire power |
| 5 | Naranja | DOUT2 |
| 6 | Morado | DOUT1 |
| 7 | Verde | AIN2 |
| 8 | Gris | AIN1 |
| 9 | Amarillo | Ignición/DIN4 |
| 10 | Blanco | DIN3 |
| 11 | Azul | DIN2 |
| 12 | Rosa | DIN1 |
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
