Descripcion

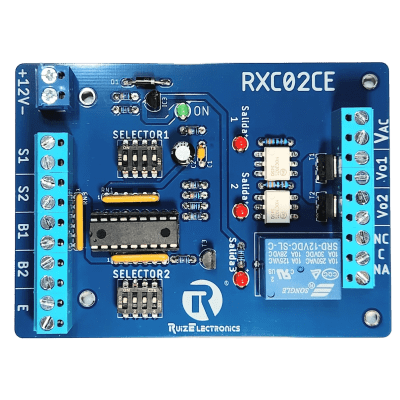

Ruiz Electronics modelo: RXC02CE
El controlador de esclusas RXC02CE es un sistema electrónico profesional diseñado para el control de acceso mediante dos puertas con cerraduras eléctricas. Opera exclusivamente en modo de puertas normalmente bloqueadas, requiriendo sensores normalmente cerrados en cada puerta y botones normalmente abiertos para el desbloqueo. El sistema cuenta con temporizadores programables de 0 a 30 segundos para el retardo de apertura y cierre, además de una función de emergencia que activa secuencialmente las cerraduras. La arquitectura incluye protecciones de tiempo que garantizan la seguridad del sistema, volviendo al estado inicial si no se detecta apertura dentro de los 30 segundos establecidos.
Características Generales
- Tipo: Controlador de esclusas 2 puertas
- Modo Operación: Puertas normalmente bloqueadas
- Alimentación Tarjeta: +12VDC
- Alimentación Cerraduras: 12VAC
- Temporizadores: 2 selectores programables 0-30 seg
- Entradas: 2 sensores NC, 2 botones NA, 1 emergencia NA
- Salidas: 2 pulsos de 2 segundos para cerraduras
- Función Emergencia: Activación secuencial con pausa de 3 seg
- Alimentación: +12VDC para tarjeta
- Alimentación Cerraduras: 12VAC
- Entradas Sensores: Normalmente Cerrado (contacto seco)
- Entradas Botones: Normalmente Abierto (contacto seco)
- Salidas: Pulso de 2 segundos para cerraduras
- Relevador Emergencia: Permanece activado durante emergencia
- Selector1: Tiempo botón→desbloqueo (0-30 seg)
- Selector2: Tiempo antes de bloquear (0-30 seg)
- Pulso Cerradura: 2 segundos
- Reintento: 3 segundos si no detecta apertura
- Timeout: 30 segundos máximo
- Emergencia: Activación secuencial 2s ON / 3s OFF
- +12V-: Entrada 12VDC
- S1, S2: Sensores NC 1 y 2
- B1, B2: Botones NA 1 y 2
- E: Botón emergencia NA
- Vo1, Vo2: Salidas 1 y 2
- VAC: Alimentación 12VAC cerraduras
- NC, C, NA: Contactos relevador
- SW1-SW4: Selectores binarios (0-30 seg)
- 0000: 0 segundos
- 0001: 2 segundos
- 0010: 4 segundos
- 0011: 6 segundos
- 0100: 8 segundos
- 0101: 10 segundos
- 0110: 12 segundos
- 0111: 14 segundos
- 1000: 16 segundos
- 1001: 18 segundos
- 1010: 20 segundos
- 1011: 22 segundos
- 1100: 24 segundos
- 1101: 26 segundos
- 1110: 28 segundos
- 1111: 30 segundos
- Modo Normal: B1/B2 → desbloqueo puerta → detección cierre
- Timeout: 30 segundos sin apertura → estado inicial
- Reintento: 3 segundos sin detección → repite pulso
- Emergencia: E activado → secuencia Vo1/Vo2 2s ON / 3s OFF
- Relevador E: Permanece ON durante emergencia
- Transformador: 12VAC, 2.5A (RT1230LS)
- Cerradura: Eléctrica 12VAC (ACCESSRIM)
- Sensores: Normalmente Cerrado
- Botones: Normalmente Abierto
- Conexiones: Contacto seco
