Descripcion

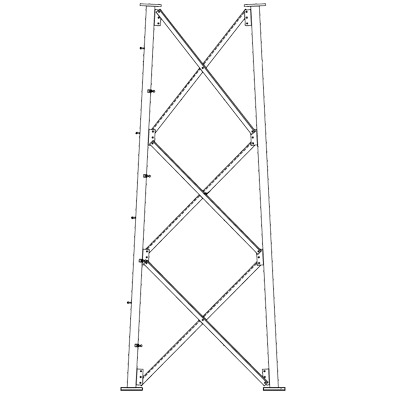

Sección 9 Intermedia para Torre Autosoportada línea SSV
Código de Fábrica: 9NH
Línea: SSV Heavy Duty
Características Técnicas
- Diseño Heavy Duty para mayor resistencia
- Compatibilidad con sistema SSV
- Construcción en acero galvanizado
- Configuración de sección intermedia
- Cumple con estándares ANSI/TIA-222-G
Especificaciones Dimensionales
- Altura por sección: 20
- Extremo superior: 8 - 6 3/4
- Extremo inferior: 10 - 6 3/4
- Tipo de construcción: Field Bolted
- Diámetro tubo: 2 3/8 O.D.
Aplicaciones
- Infraestructura de telecomunicaciones PCS
- Sistemas de banda ancha
- Sistemas de seguridad
- Iluminación deportiva
- Estructuras industriales
Estándares y Normas
- ANSI/TIA-222-G
- Structure Class II
- Categoría Topográfica 1
- Espesor de hielo: 3/4
- Coeficiente sísmico S < 1.0
Notas de Diseño
- Diseños estándar asumen áreas proyectadas simétricas
- Configuración con un cable 7/8 hasta la cima y dos cables 7/8 a 30 bajo la cima
- Incluye pernos de escalada y extremo cónico
- Kit de puesta a tierra debe pedirse por separado
Detalles Constructivos
- Construcción Heavy Duty con patas y refuerzos reforzados
- Diseño optimizado para cargas de viento y hielo
- Tubos galvanizados en interior y exterior
- Conexiones con bridas en extremos
Compatibilidad con Modelos SSV
| Modelo | Altura | Sección Base | Sección Top |
|---|---|---|---|
| SS040R90 | 40 | 2W | 3WN |
| SS050R90 | 50 | 1WB | 3WN |
| SS060R90 | 60 | 2W | 4N |
| SS070R90 | 70 | 1WB | 4N |
| SS080R90 | 80 | 2W | 5N |
Requisitos de Seguridad
- Requiere dispositivo de seguridad para escalada en estructuras > 10
- Incluye pernos de escalada en todas las torres
- Requiere kit de puesta a tierra (se ordena por separado)
