Descripcion
Características Generales
- Diseño robusto para torres autosoportadas
- Compatible con línea SSV de alta resistencia
- Código de fábrica 8N para identificación precisa
- Construcción de acero para durabilidad extrema
- Optimizada para alturas intermedias específicas
- Construcción soldada completamente (All-Welded)
- Galvanizado en caliente interior y exterior para protección contra corrosión
- Incluye pernos de escalada y extremo cónico
Especificaciones Técnicas

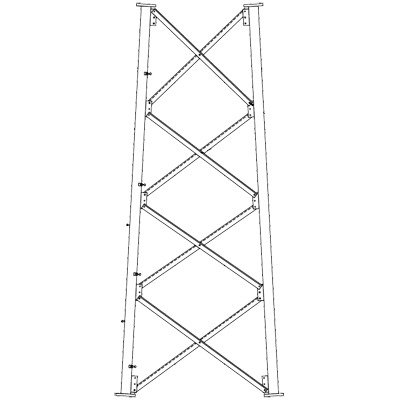

- Modelo: SSV8N
- Altura por sección: 20
- Dimensiones: Superior 6 - 6 3/4, Inferior 8 - 6 3/4
- Construcción: Tubular en la base con refuerzos en ángulo
- Estándar: ANSI/TIA-222-G, Clase II
- Velocidad del viento: 90-110 mph (3-segundo pico)
- Carga de hielo: 3/4 de espesor
- Coeficiente sísmico: S < 1.0
Aplicaciones
- Infraestructura PCS
- Banda ancha
- Sistemas de seguridad
- Iluminación deportiva
- Cualquier aplicación que requiera estructura autosoportada de mediana altura
Composición de la Sección
- Tubular en la base con refuerzos en ángulo
- Piernas sólidas en secciones superiores
- Bráceos sólidos en secciones superiores
- Construcción Field Bolted (pernos de campo)
Capacidad de Carga
- Diseñada para cargas simétricas
- Un cable 7/8 hasta la cima
- Dos cables 7/8 hasta 30 por debajo de la cima
Requisitos de Seguridad
- Requiere dispositivo de seguridad para escalado en estructuras > 10
- Conformidad con normas ANSI/TIA-222-G
- Categoría Topográfica 1
Opciones de Configuración
- Disponible en múltiples alturas
- Permite combinación con otras secciones SSV
- Diseño pre-ingenierizado con secciones estándar
Componentes Adicionales
- Kit de puesta a tierra (se debe ordenar por separado)
- Dibujos de ensamblaje incluidos
- Detalles de fundación estándar incluidos
Compatibilidad
- Compatible con secciones estándar SSV
- Interoperable con torres SSMW
- Adecuada para configuraciones de altura media
Dimensiones por Sección
- SSV8N: 6 - 6 3/4 (superior) a 8 - 6 3/4 (inferior)
- SSV9N: 8 - 6 3/4 (superior) a 10 - 6 3/4 (inferior)
- SSV10N: 10 - 6 3/4 (superior) a 12 - 7 1/4 (inferior)
- SSV11N: 12 - 7 1/4 (superior) a 14 - 7 7/8 (inferior)
Código de Identificación
- SSV: Línea de torre autosoportada
- 8: Número de sección
- N: Tipo de sección intermedia
Notas de Instalación
- Diseñada para soportar cargas simétricas
- Requiere configuración de anclaje adecuada
- Debe seguir instrucciones de montaje proporcionadas
- Se suministran detalles de fundación estándar
Opciones de Personalización
- Diseños personalizados disponibles
- Configuraciones específicas para sitio
- Disponible para aplicaciones especiales
Opciones de Personalización
- Diseños personalizados disponibles
- Configuraciones específicas para sitio
- Disponible para aplicaciones especiales
Capacidad de Viento
- 90 mph (3-segundo pico)
- 100 mph (3-segundo pico)
- 110 mph (3-segundo pico)
Carga Estructural
- 3/4 de espesor de hielo
- Clase de estructura II
- Categoría Topográfica 1
