Descripcion
Características Técnicas

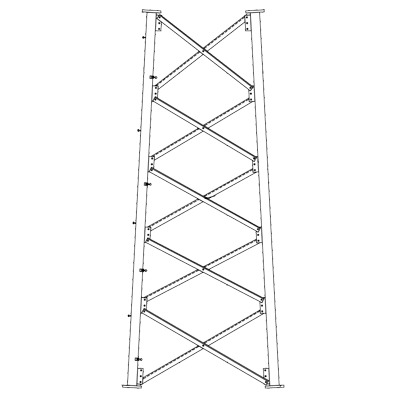

- Tipo: Base para Torre Autosoportada
- Línea: SSV
- Código de Fábrica: 7N165
- Compatibilidad: Torre SSV7N165
- Material: Acero de alta resistencia
- Acabado: Galvanizado en caliente
Especificaciones de Diseño
- Diseño: Autosoportado con bridas en los extremos
- Construcción: Soldada y atornillada
- Estándar: ANSI/TIA-222-G, Structure Class II
- Velocidad Viento: Hasta 110 mph
- Carga Hielo: 3/4 de espesor
- Coeficiente Sísmico: S < 1.0
Aplicaciones
- Estructuras para telecomunicaciones PCS
- Redes de banda ancha
- Sistemas de seguridad
- Iluminación deportiva
- Otras aplicaciones industriales
Dimensiones
- Altura Sección: 20
- Diámetro Tubo: 2 3/8 O.D.
- Extensión Superior: 4 - 6 1/4
- Extensión Inferior: 6 - 6 3/4
Componentes
- Tornillería de montaje
- Barras de puesta a tierra (deben pedirse por separado)
- Dibujo de ensamblaje
- Detalles de fundación estándar
Requisitos de Seguridad
- Requiere dispositivo de seguridad para escalada (sobre 10)
- Cumple con estándares ANSI/TIA-222-G
- Diseño para carga simétrica
Fundación Recomendada
- Tipo: Circular o cuadrada
- Diámetro: 8 - 0
- Ancho: 4 - 6
- Profundidad: 2 - 0
- Volumen: 6.3 - 6.9 yd³
Capacidad de Carga
- Proyectada: 10-17 sq. ft (TOP)
- 30 Abajo: 3-10 sq. ft
- Velocidad Viento: Hasta 110 mph
Configuración
- Sección: 7N165
- Conexión: Bridas con tornillos
- Altura Total: Hasta 120
- Secciones: 6N62 + 7N165
Notas de Diseño
- Diseñado según ANSI/TIA-222-G
- Carga de viento de 3/4 de hielo
- Incluye pernos de escalada y tope cónico
- Barras de puesta a tierra deben pedirse por separado
- Dibujos de ensamblaje incluidos
- Diseños personalizados disponibles bajo solicitud
Compatibilidad
- Con torres SSV estándar
- Con torres SSV Heavy Duty
- Con secciones 6N62 y 7N165
- Con estándares de montaje ROHN
