Descripcion
Características Principales

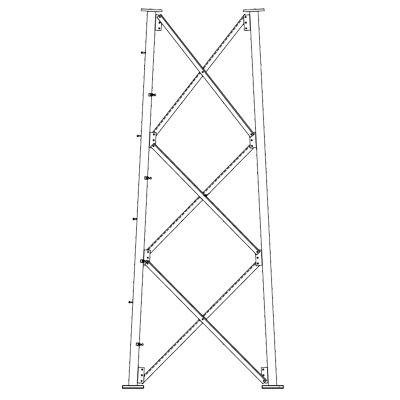

- Base robusta para torre autosoportada SSV
- Compatible con estructura de sección 10
- Diseño optimizado para máxima estabilidad
- Componentes de alta resistencia a la intemperie
- Fácil instalación en diversas condiciones de terreno
Especificaciones Técnicas
- Código de Fábrica: 10N183
- Tipo: Base para Torre Autosoportada
- Línea: SSV
- Marca: ROHN
- Modelo: SSV10N183
Dimensiones
- Sección: 10
- Extensión Superior: 10 - 6 3/4
- Extensión Inferior: 12 - 7 1/4
Construcción
- Construcción atornillada en campo
- Tubos galvanizados en caliente, interior y exterior
- Barras de paso y tope cónico suministrados
Aplicaciones
- Estructuras para telecomunicaciones PCS
- Sistemas de banda ancha
- Sistemas de seguridad
- Iluminación deportiva
Normativas
- Diseñado según ANSI/TIA-222-G
- Categoría Topográfica 1
- Espesor de hielo de diseño: 3/4
- Coeficiente sísmico S < 1.0
Compatibilidad
- Compatible con secciones SSV estándar
- Compatible con sistema de seguridad para escalada
- Compatible con accesorios estándar ROHN
Opciones de Configuración
- Configuración de altura desde 40 hasta 180
- Disponible en versiones 90 MPH, 100 MPH y 110 MPH
- Opciones de base estándar SB2, SB3, SB4 & SB5
Requerimientos de Instalación
- Kit de puesta a tierra debe ser ordenado por separado
- Planos de ensamblaje y detalles de fundación incluidos
- Requiere dispositivo de seguridad para estructuras > 10
Capacidad 90 MPH
- Altura 150: 19 sq.ft. en el tope / 11 sq.ft. en 30 debajo del tope
- Altura 160: 15 sq.ft. en el tope / 8 sq.ft. en 30 debajo del tope
- Altura 170: 18 sq.ft. en el tope / 9 sq.ft. en 30 debajo del tope
- Altura 180: 13 sq.ft. en el tope / 6 sq.ft. en 30 debajo del tope
Capacidad 100 MPH
- Altura 150: 12 sq.ft. en el tope / 3 sq.ft. en 30 debajo del tope
- Altura 160: 9 sq.ft. en el tope / -
- Altura 170: 9 sq.ft. en el tope / -
- Altura 180: 6 sq.ft. en el tope / -
Capacidad 110 MPH
- Altura 100: 9 sq.ft. en el tope / 3 sq.ft. en 30 debajo del tope
- Altura 110: 11 sq.ft. en el tope / 5 sq.ft. en 30 debajo del tope
- Altura 120: 7 sq.ft. en el tope / 2 sq.ft. en 30 debajo del tope
- Altura 130: -
Detalles de Fundación
- Diámetro de fundación: 8 - 6
- Ancho de fundación: 5 - 6
- Profundidad: 2 - 0
- Volumen de concreto: 8.6 cu. yds.
Materiales
- Tubos galvanizados en caliente
- Construcción soldada y atornillada
- Acero estructural de alta resistencia
Aplicaciones Específicas
- Soporta equipos de telecomunicaciones
- Ideal para sistemas de antenas
- Estructura para torres de iluminación
- Soporte para sistemas de seguridad
Estándares de Ingeniería
- Diseño con secciones estándar pre-ingenieradas
- Sistema modular para fácil expansión
- Construcción optimizada para vientos hasta 110 MPH
