Descripcion
Características Técnicas

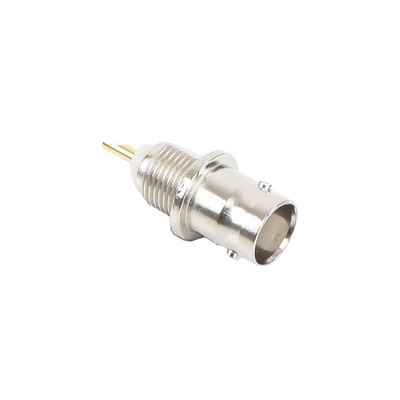

- Tipo de Conector: BNC Hembra
- Modo de Ensamble: Soldable
- Cuerpo: Zinc Troquelado con acabado de Níquel
- Contacto Central: Oro
- Aislante Dieléctrico: Delrin
- Montaje: Frontal, D Plano
Especificaciones Mecánicas
- Tipo de Montaje: D-Plano con orificio de 0.380 de diámetro
- Configuración: 4 posiciones
- Recomendación de Herramienta: RFA-4009-206
- Preparación de Cable: 2-STEP STRIP, dielectric & braid same cut
Dimensiones
- Strip A (Conductor): 0.110 [2.79mm]
- Strip B (Dieléctrico): 0.130 [3.30mm]
- Strip C (Braided): 0.275 [6.99mm]
- Hex 1: 0.068
- Hex 2: 0.184
Compatibilidad
- Herramienta de crimpado: RFA-4009-206
- Diseñado para montaje en panel con configuración D-Plano
- Compatible con múltiples configuraciones de cable
Notas
- Este es un conector de referencia para el proceso de crimpado
- Se recomienda verificar las instrucciones completas de ensamblaje
- Las dimensiones están sujetas a tolerancias de fabricación
Aplicaciones Recomendadas
- Sistemas de comunicación RF
- Equipos de prueba y medición
- Instalaciones de video profesional
- Sistemas de seguridad y monitoreo
- Redes de datos y telecomunicaciones
Recomendaciones de Instalación
- Verificar el código de color del cable antes de la instalación
- Usar herramienta de crimpado recomendada (RFA-4009-206)
- Mantener limpios los contactos durante el proceso de soldado
- Verificar la continuidad después de la instalación
Código de Referencia
Este conector es referenciado en el spec sheet como: RFB-1116
Soporte Técnico
Para consultas técnicas o información detallada sobre este conector, contactar directamente al fabricante.
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
No hay documentos disponibles para este producto.
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
