Descripcion
PCBA modelo: PCBA-T5MPB-D4YV1

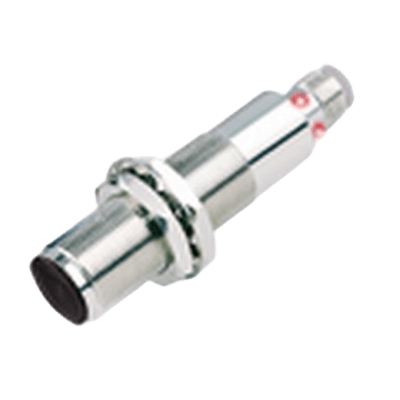

El PCBA-T5MPB-D4YV1 es un sistema de detección por barrera tipo through-beam que consta de un emisor y un receptor independientes. La detección se produce cuando un objeto interrumpe el haz de luz infrarroja modulada entre ambos componentes, con una distancia máxima de detección de 5 metros. Este sensor presenta una salida PNP Normalmente Cerrada (N.C.), ideal para aplicaciones de seguridad donde se requiere una detección positiva. Su construcción en latón niquelado con grado de protección IP67 garantiza durabidad en entornos industriales exigentes. El sistema utiliza conectores rápidos M12 de 4 pines para una instalación sencilla y confiable.
Características Generales
- Tipo: Sensor Fotoeléctrico de Barrera
- Modo de Detección: Through-beam / Opuesto
- Distancia de Detección: 5 metros
- Objeto Estándar: Ø15 mm mínimo
- Fuente de Luz: Infrarroja modulada
- Tiempo de Respuesta: ≤ 3 ms
- Tipo de Salida: PNP Colector Abierto
- Estado de Salida: Normalmente Cerrado (N.C.)
- Grado de Protección: IP67
- Material: Latón niquelado
- Roscado: M18 x 1
- Conexión: Conector M12 4 pines
- Voltaje de Alimentación: 12-24 VCC (10-30 VCC operativo)
- Corriente Máxima de Carga: 200 mA
- Consumo Receptor: ≤ 20 mA
- Consumo Emisor: ≤ 25 mA
- Protecciones: Cortocircuito, inversión de polaridad, sobrecarga
- Forma: Cilíndrico
- Roscado: M18 x 1
- Material: Latón niquelado
- Conector: M12 4 pines
- Protección: IP67
- Temperatura Operación: -10°C a +55°C
- Resistencia Vibraciones: 10-55 Hz (1.5 mm amplitud)
- Resistencia Impactos: 500 m/s² (50G)
- Receptor Pin 1 (Marrón): +VCC
- Receptor Pin 3 (Azul): GND (0V)
- Receptor Pin 4 (Negro): Salida PNP
- Receptor Pin 2 (Blanco): Sin conexión
- Emisor Pin 1 (Marrón): +VCC
- Emisor Pin 3 (Azul): GND (0V)
- Emisor Pins 2 y 4: Sin función
- Emisor: LED de encendido (Power)
- Receptor: LED Rojo de estado de salida
- Alineación: Crítica para 5m de distancia
- Seguridad Positiva: Lógica N.C. para fall-safe
- Mantenimiento: Limpieza periódica de lentes
