Descripcion

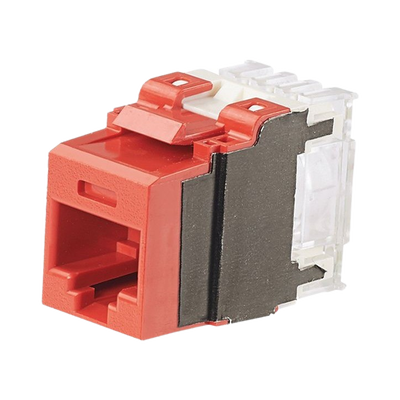

El módulo conector Keystone UTP RJ45 de NetKey® Cat 6A está diseñado para terminar un cable de par trenzado 22-26 AWG de 4 pares. Cada módulo se prueba al 100% en fábrica para superar los requisitos de rendimiento estándar de la industria. Los contactos están chapados con 50 micropulgadas de oro para un rendimiento superior. Los conectores se serializan individualmente para la trazabilidad y son compatibles con interfaces keystone como placas frontales NetKey®, paneles de conexión modulares y cajas de montaje en superficie.
Características Principales
- Tipo: Módulo Jack de cobre
- Color: Rojo
- Nivel de desempeño: Categoría 6A/Clase EA
- Estilo de terminación: De impacto
- Esquema de cableado: T568A/T568B
- Aplicación: Sin blindaje
- Número de espacios modulares: 1
- Número de puertos: 1
- Tipo de módulo: Keystone
- Tipo de jack: RJ45
- Tipo de conexión: 110
- Cumple con: RoHS
Especificaciones Técnicas
- Estándares: ANSI/TIA-568-C.2 Categoría 6A, ISO 11801 Clase EA
- Frecuencia: Hasta 500 MHz
- Calibre de cable: 22-26 AWG, 100 Ohm
- Resistencia de contacto: <40 mOhms (pruebas mecánicas)
- Resistencia de circuito: <20 mOhms (pruebas eléctricas)
- Ciclos de durabilidad: 2500 ciclos con IEEE 802.3af/802.3at y propuesto 802.3bt tipo 3 y 4
- Temperatura operativa: -10°C a 65°C (14°F a 149°F)
- Normas de seguridad: cULus Listed; UL 1863 y CAN/CSA-C22.2 (UL File E129886)
- Compliance: ANSI/TIA-1096-A (anteriormente FCC Part 68), RoHS
Beneficios
- 100% probado para garantizar el rendimiento especificado
- Estilo de terminación tipo 110 con tapa de retención de alivio de tensión
- Diseño modular compatible con placas frontales NetKey®, paneles de conexión modulares y cajas de montaje en superficie
- Marcado con número de control de calidad para trazabilidad
- Empaque conveniente para instalaciones de alto volumen (25 jacks por contenedor)
Aplicaciones
- Transmisión de datos de alta velocidad
- Redes empresariales y corporativas
- Aplicaciones en educación, salud, finanzas y banca
- Sistemas de cableado estructurado
- Instalaciones que requieren certificación Cat 6A
Especificaciones Mecánicas
- Fuerza normal: >100 gramos
- Vibración: <40 mOhms (Resistencia de circuito)
- Choque: <5 microsegundos (Perturbación de contacto)
- Durabilidad: <40 mOhms (Resistencia de circuito)
- Fuerza de acoplamiento: <20 N
Especificaciones Eléctricas
- Resistencia de circuito: <20 mOhms
- Tensión de prueba dieléctrica: 1000 V, 1 minuto
- Resistencia de aislamiento: >500 mOhms
Especificaciones Ambientales
- Vida útil a temperatura: <40 mOhms
- Humedad: <40 mOhms
- Choque térmico: <40 mOhms
- Secuencia climática: <40 mOhms
- Corrosión por gas: <40 mOhms
Herramientas Recomendadas
- Herramienta de terminación: PDT110
- Base de impacto: NKSPB
- Herramienta de terminación JackRapid+: JR-PAN-2
- Herramienta de corte: CWST
- Herramienta de pelado: CJAST
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
No hay documentos disponibles para este producto.
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
