Descripcion
Características Generales

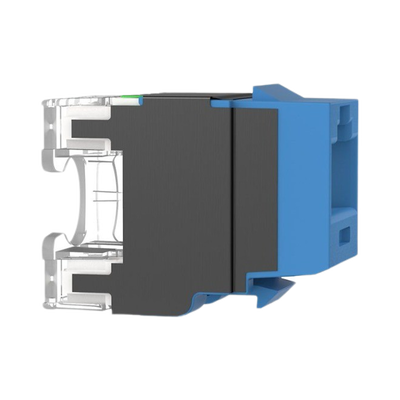

- Tipo: Módulo Jack de cobre
- Color: Azul
- Nivel de desempeño: Categoría 6A/Clase EA
- Estilo de terminación: De impacto
- Esquema de cableado: T568A/T568B
- Aplicación: Sin blindaje
- Tipo de módulo: Keystone
- Tipo de jack: RJ45
- Tipo de conexión: 110
- Cumple con: RoHS
Especificaciones Técnicas
- Frecuencia: Hasta 500 MHz
- Impedancia: 100 Ohm
- Temperatura de operación: -10°C a 65°C (14°F a 149°F)
- Resistencia de contacto: <40 mOhms
- Cable compatible: 22-26 AWG, par trenzado sin blindaje
- Ciclos de durabilidad: 2500 ciclos
- Resistencia dieléctrica: 1000 V, 1 minuto
- Compliance: ANSI/TIA-568-C.2, ISO 11801, cULus Listed
- Dimensiones: 0.875 (22.23mm) x 1.16 (29.50mm) x 0.645 (16.38mm)
Características de Terminación
- Estilo de terminación: 110 tipo impacto
- Herramientas compatibles: PDT110, JR-PAN-2, NKSPB
- Retención de alivio de tensión: Capacidad integrada
- Ciclos de terminación: <20 ciclos
- Fuerza de acoplamiento: <20N
Aplicaciones
- Redes empresariales
- Educación
- Salud
- Finanzas
- Banca
Características Mecánicas
- Fuerza normal: >100 gramos
- Resistencia a vibración: <40 mOhms
- Resistencia a choque: <5 microsegundos
- Durabilidad: <40 mOhms
- Resistencia a corrosión: <40 mOhms
Características Eléctricas
- Resistencia de circuito: <20 mOhms
- Resistencia de aislamiento: >500 mOhms
- Prueba de humedad: <40 mOhms
- Prueba de temperatura: <40 mOhms
- Prueba de choque térmico: <40 mOhms
Características Adicionales
- Compatibilidad con todos los paneles y cajas Keystone estándar
- Código de color para identificación
- Numeración serial para trazabilidad
- Embalaje de 25 unidades para instalaciones de alto volumen
- Diseño compacto para densidad de puertos
Estándares y Certificaciones
- ANSI/TIA-568-C.2
- ISO 11801 Class EA
- IEC 60603-7
- cULus Listed (UL 1863 y CAN/CSA-C22.2)
- IEEE 802.3af/802.3at (PoE)
- Proposed 802.3bt type 3 y type 4
- RoHS compliant
Compatibilidad
- Paneles NetKey®
- Placas frontales Keystone
- Cajas de montaje en superficie
- Sistemas de cableado estructurado
Herramientas Recomendadas
- Herramienta de impacto: PDT110
- Base de impacto: NKSPB
- Herramienta JackRapid+: JR-PAN-2
- Cortador de cables: CWST
- Herramienta de pelado: CJAST
Pruebas y Validaciones
- Prueba de vida térmica
- Prueba de humedad
- Prueba de choque térmico
- Secuencia climática
- Corrosión por gas mixto
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
Documentos del producto
No hay documentos disponibles para este producto.
Preguntas
Responde el equipo NovusredEs compatible con camaras PoE?
Si, soporta PoE y PoE+ sin problema al ser Cat. 6 de cobre solido.
