Descripcion
Descripción del Producto

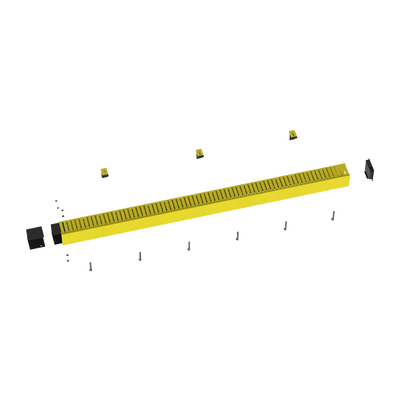

El kit de administrador de cables vertical FiberRunner® proporciona una ruta segura y accesible para los cables que salen de una T vertical o un empalme de bajada. El kit incluye un canaleta de 4x4, una tapa con bisagras a presión de 4x4, 3 soportes en Z ajustables, una tapa de extremo de 4x4, 1 adaptador, 6 retenedores de cables para conductos con bisagras y accesorios de montaje.
Características Principales
- Canaleta 4x4 con tapa a presión
- 3 soportes en Z ajustables incluidos
- Radio de curvatura de 50.8 mm
- Altura total de 1828.8 mm
- Material ABS, cumple con ROHS
Especificaciones Técnicas
- Submarca: FiberRunner®
- Radio de curvatura: 2 (50.8 mm)
- Uso: Sistema de enrutamiento 4X4
- Material: ABS
- Altura: 72 (1828.8 mm)
- Ancho: 5.05 (128.3 mm)
- Normas: Listado en UL hasta 2024A
- Color: Amarillo
Aplicaciones
El FiberRunner® 4x4 Routing System está diseñado para aplicaciones en centros de datos donde el cableado se enruta desde áreas de distribución hasta gabinetes o bastidores de equipos. Es adecuado para oficinas centrales de telecomunicaciones para enrutar cables de fibra óptica entre marcos de distribución de fibra y bahías de equipos. Puede desplegarse sobre los bastidores o en aplicaciones aprobadas bajo el piso.
Los acoples QuikLock™ permiten instalaciones rápidas sin necesidad de herramientas ni apretar tornillos. Los acoples y soportes QuikLock™ tardan menos de cinco segundos en hacer una conexión mecánicamente segura.
La tapa con bisagras se instala fácilmente y encierra completamente el canal para protección. La tapa abatible se mantiene abierta entre 30° y 90° para permitir el acceso al cableado incluso en áreas con restricciones de altura.
El sistema mantiene un radio de curvatura mínimo de 2 (50.8 mm) en todas las conexiones para prevenir pérdidas de señal por dobleces excesivos en el cableado de fibra óptica.
Compatibilidad y Accesorios
El sistema es compatible con una amplia gama de accesorios Panduit® QuikLock™ para adaptarse a diferentes estructuras de soporte, incluyendo:
- Soportes para varilla roscada de 1/2 y 5/8
- Soportes para bandeja de cableado
- Soportes para bastidor auxiliar y estructura en C
- Soportes para gabinetes y pedestales de piso elevado
El sistema incluye componentes no metálicos que protegen los cables contra daños físicos. Los canales, tapas y accesorios están diseñados para mantener un radio de curvatura mínimo de 2 (50.8 mm) para proteger contra pérdidas de señal por dobleces excesivos.
El sistema acepta múltiples opciones de salida, incluyendo accesorios de desvío y la T vertical acepta un adaptador de tres lados. Se puede transicionar a tubería corrugada y sistemas FiberRunner® y Fiber-Duct™.
Capacidades de Gestión de Cables
El sistema está diseñado para gestionar diferentes tipos y grosores de cableado:
- Cable de fibra óptica tipo 1.6mm: Capacidad de 2824 cables (50% de llenado)
- Cable de fibra óptica tipo 2.0mm: Capacidad de 1807 cables (50% de llenado)
- Cable de fibra óptica tipo 3.0mm: Capacidad de 803 cables (50% de llenado)
- Cable de interconexión de fibra óptica 5.20mm: Capacidad de 267 cables (50% de llenado)
- Cable categoría 6 6.35mm: Capacidad de 179 cables (50% de llenado)
- Cable categoría 6A 7.57mm: Capacidad de 126 cables (50% de llenado)
