Descripcion
Descripción

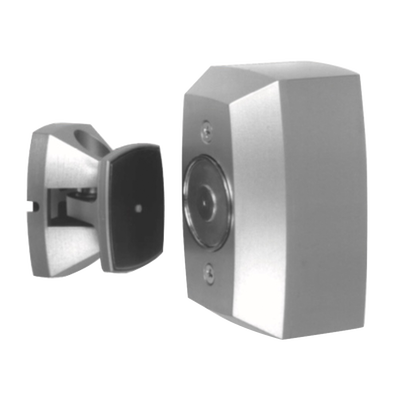

El soporte de puerta electromagnético FM996-L8 está diseñado para prácticamente cualquier aplicación de apertura remota de puertas. Se utiliza principalmente para mantener abiertas las puertas de barrera contra incendios y humo hasta que un detector de humo remoto u otro dispositivo de conmutación las libere.
La instalación requiere un dispositivo de cierre separado. El imán está protegido contra transitorios y sobretensiones hasta 600 voltios en modelos de corriente alterna. El fallo de energía libera la puerta para cerrar (operación de seguridad).
Características Eléctricas
- Voltaje: 12 VCC, 24 VCA/VCC o 120 VCA
- Corriente: 0.020 amp (120 VCA, 24 VCA/VCC), 0.040 amp (12 VCC)
- Protección: Contra transitorios y sobretensiones hasta 600 voltios (modelos CA)
- Operación: A prueba de fallas; fallo de energía libera la puerta para cerrar
Especificaciones Físicas
- Material: Carcasa de plástico duradero
- Peso: 2.5 lbs (1.1 kg)
- Proyección total: 3-5/8 (92 mm)
- Requisitos de montaje: Caja de conexiones 2 x 4 x 1-3/4 (51x102x45 mm)
- Tamaño de cable: Máximo 14 AWG (2.0 mm²)
Instalación
- Ubicación: Aproximadamente 6 (15.24 cm) desde el borde de la cerradura en la puerta
- Altura: 0.61 a 1.22 metros sobre el piso para óptimo funcionamiento
- Montaje: Requiere pared reforzada y caja de conexiones adecuadamente fijada
- Accesorios: Plantilla de alineación incluida
Certificaciones
- UL/ULC Listed: R4869
- MEA Listed: 447-00-E
- CSFM: 3550-0028:210
Aplicaciones
- Hospitales
- Escuelas
- Oficinas
- Hogares de ancianos
- Edificios públicos
Requisitos de Instalación
- Compatibilidad: Asegurar que los herrajes y proyecciones de la puerta sean compatibles con la proyección total del dispositivo
- Fijación: El electroimán debe anclarse firmemente, ya que la porción de la pared funcionará como tope de puerta
- Cableado: Conexión directa de conducto a la placa de piso
Accesorios Opcionales
- FM900: Kit de extensión
- FM900-Z: Kit de extensión a 90°
- FM900-50: Separador de 1/2 (1.27 cm)
- FM900-75: Separador de 3/4 (1.905 cm)
- FM900-100: Separador de 1 (2.54 cm)
Ficha tecnica
Nivel de rendimientoCategoria 6 / Clase E
Tipo de cableU/UTP de 0.90 m (3 ft)
CableadoT568B, conectores RJ45
Calibre24 AWG, clasificacion CM
CertificacionesRoHS, UL 1863
NormaTIA/EIA-568-C.2
