Descripcion
Características Generales

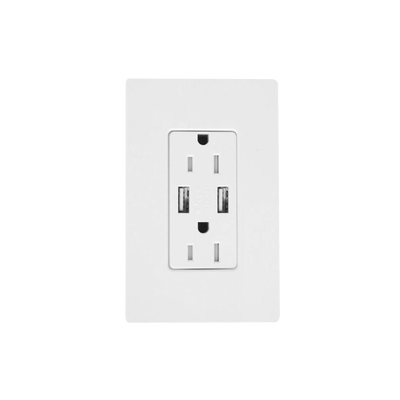

- Receptáculo con puerto USB integrado
- Capacidad de 15 A, 125 V~ 60 Hz
- Diseñado para ser instalado en configuración U.S. style wallbox
- Compatible con Lutron New Architectural faceplates
- Puede ser instalado en configuraciones multi-gang
Características de Instalación
- Instalación mediante conexión lateral o posterior
- Acepta terminales de horquilla
- Puede ser instalado en circuitos de 20 A
- Cumple con separación requerida de cableado de baja tensión
- Requiere cumplimiento con códigos eléctricos locales y nacionales
Especificaciones Eléctricas
- Voltaje: 125 V~ 60 Hz
- Corriente: 15 A
- USB: 3.8 A combinado, 5 V - Doble salida tipo A
- Consumo en espera: 0.1 W
- Conformidad: UL498, UL1310, cULus®
Especificaciones Físicas
- Temperatura operativa: 32°F a 104°F (0°C a 40°C)
- Humedad: Máximo 90% sin condensación
- Dimensiones: 3.0 (76 mm) H x 2.0 (51 mm) W x 2.5 (64 mm) D
- Terminales: Acepta hasta dos conductores de 14 AWG a 10 AWG
- Resistencia: Prueba de dieléctrico de 1500 V~ por 1 minuto
Características de Uso
- Resistente a manipulaciones (Tamper Resistant)
- Compatibilidad: USB 1.1/2.0/3.0
- Ciclos de conexión: Mínimo 10,000 insertiones y remociones
- Conformidad USB: Especificación BC1.2
- Colores disponibles: Varios (ver sección de colores)
Colores y Acabados
- Acabados mate: Almond (AL), Beige (BE), Black (BL), Brown (BR), Gray (GR), Light Almond (LA), Ivory (IV)
- Acabados metálicos: Bright Nickel (BN), Satin Chrome (SC), Satin Nickel (SN), Antique Brass (QB), Antique Bronze (QZ)
- Acabados de vidrio: Clear White Glass (CWH), Taupe (TP), White (WH)
- Notas: El receptáculo será negro mate con acabados metálicos. El receptáculo será blanco brillante con faceplate de vidrio blanco.
Compatibilidad
- Con Palladiom: Compatible con teclados Palladiom
- Con GRAFIK T: Compatible con controles GRAFIK T
- Con otros receptáculos: Puede ser ganged con otros receptáculos
- Con sistemas eléctricos: Instalación en interiores, uso residencial y comercial
Diagramas de Conexión
- Conexión básica: Conexión de línea/Neutro/Tierra
- Conexión avanzada: Conexiones independientes de línea/hot y neutro
- Nota importante: Los receptáculos superior e inferior no pueden ser divididos en conexiones independientes de línea/hot y switch hot.
Modelos Relacionados
- Modelos de faceplate: Disponible en múltiples colores y acabados
- Kit multi-gang: Disponible en configuraciones de 1 a 4 gang
- Modelos compatibles: Véase How to Build a Multi-Gang Faceplate Kit Model Number
